Estructuras de acero
Coordinación de muros portantes CFS en un nivel de transferencia
Planifique la interfaz entre muros portantes CFS y estructuras de transferencia: reacciones, cotas y registros de liberación.
La condición que debe resolverse

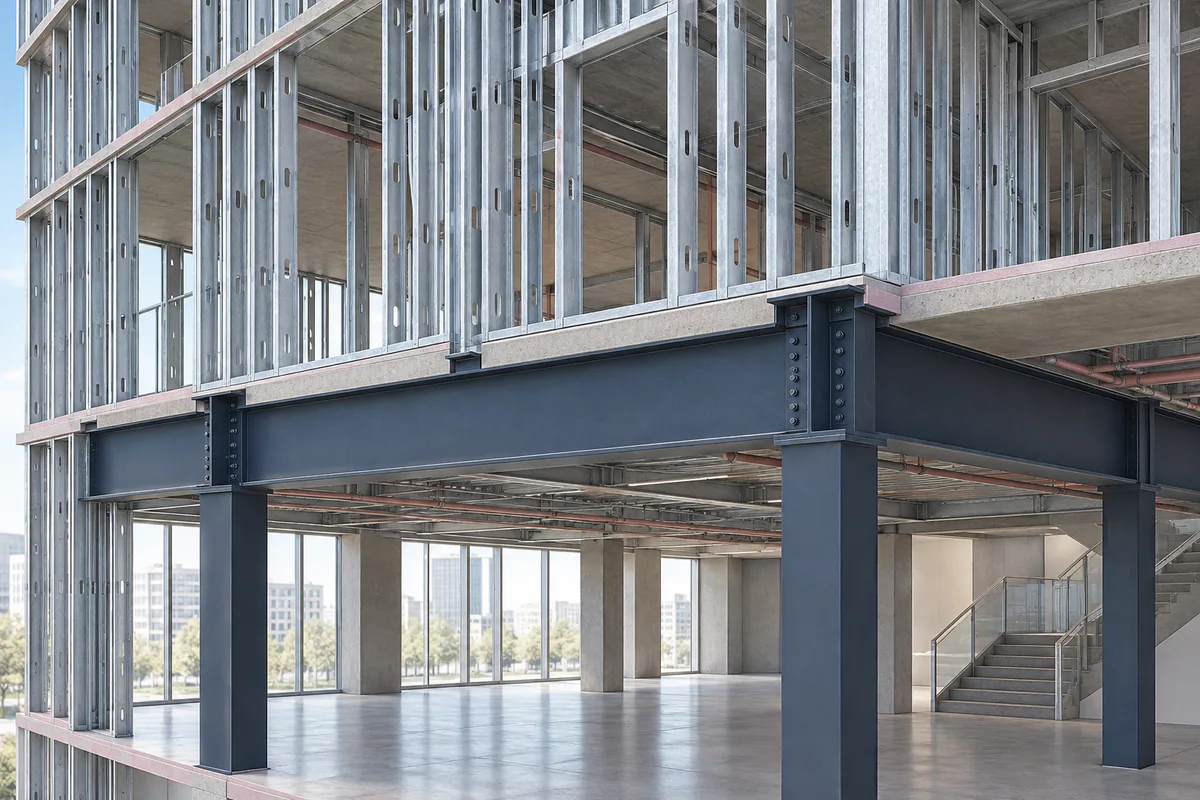

Un podio, estacionamiento o planta comercial abierta puede interrumpir los muros portantes superiores. La estructura de transferencia y el paquete CFS deben considerar ubicaciones de reacción y supuestos de apoyo compatibles. Dibujar un muro sobre el eje de una viga no resuelve su conexión ni apoyo; el paquete de entramado no puede deducirlos del plano arquitectónico.
Coordinar antes de liberar el trabajo
Intercambie reacciones con ubicaciones, descripciones de carga y convenciones indicadas por el diseñador. Revise la cota real del apoyo y la zona disponible para fijaciones antes de liberar paneles. Aclare si el movimiento del apoyo afecta el montaje o los detalles. Si cambia la estructura de transferencia, avise simultáneamente al diseñador CFS y al fabricante para revisar apoyo y geometría en la misma liberación.
Cómo encaja en el sistema del edificio
La coordinación de un muro de acero conformado en frío comienza por su función. Un muro portante, uno que resiste fuerzas laterales y una fachada no portante pueden tener perfiles similares, pero requieren apoyos y detalles de movimiento diferentes. La documentación del fabricante describe los perfiles; no define la trayectoria de cargas del edificio. Identifique al diseñador estructural responsable y el detalle vigente del proyecto antes de usar una ilustración de catálogo como instrucción de obra.
Superponga el eje arquitectónico del muro, el apoyo estructural y el levantamiento real de obra. Incluya en la misma revisión la cota de referencia, la orientación de los perfiles, los vanos y las interfaces. Una dimensión correcta en planta puede interferir con el ala de una viga, el borde de una losa o un acabado a otra altura. Registre estas interferencias mientras el entramado esté accesible y obtenga una respuesta coordinada antes de modificar perfiles o conexiones.
Referencias: Current technical notes for CFS walls, floors, connections, and inspection · Structural studs: product data and design resources · Structural track: applications and supporting details · Deep leg deflection track system
Revisión práctica por ubicación
Asigne responsable, ubicación y documento de respuesta a cada punto. Incluya los oficios afectados antes de fabricar o cubrir el detalle; las dimensiones y conexiones definitivas pertenecen a los documentos aprobados del proyecto.
- Relacione reacciones de muros con vigas o zonas de losa identificadas.
- Confirme cotas medidas antes de pedir alturas fijas de panel.
- Registre la dependencia de liberación entre transferencia y entramado.
Documentos y decisiones que deben coincidir
Mantenga esta comparación junto al plano vigente. Registre las discrepancias como preguntas concretas y conserve la respuesta en el expediente de esa zona.
| Elemento | Evidencia necesaria | Decisión pendiente |
|---|---|---|
| Entrega de reacciones | Cuadro coordinado de cargas | Apoyo receptor y ubicación |
| Geometría de apoyo | Levantamiento y sección | Detalle de base del panel |
| Cambio del apoyo | Respuesta estructural revisada | Estado de liberación de fabricación |
Verificación y entrega al siguiente oficio
El cierre del nivel de transferencia debe relacionar reacciones finales, revisión del apoyo receptor y detalle portante instalado. Verifique el apoyo medido antes de ocultar la base o agregar otro piso. Si cambió viga, losa o muro, conserve disposición y revisión del panel juntas. Terminar el muro superior no resuelve una pregunta pendiente del apoyo; manténgala separada hasta respuesta del revisor. Identifique ubicaciones específicas para que el expediente no sustituya variaciones reales por una condición típica supuesta.
Entregue al siguiente oficio el detalle vigente, las restricciones que debe preservar y los pendientes. Compruebe el montaje antes de ocultarlo y conserve una ubicación identificable en el registro final.
Preguntas frecuentes
¿La revisión del muro confirma la capacidad del podio?
Por sí sola, no. El diseñador estructural del edificio debe evaluar el apoyo receptor con las reacciones CFS coordinadas y las condiciones del proyecto.
¿Todos los muros superiores deben usar la base típica?
Solo donde los documentos aprobados asignen ese detalle. Un nivel de transferencia puede tener apoyos, movimientos y fijaciones diferentes que exigen coordinación explícita.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- Current technical notes for CFS walls, floors, connections, and inspection Cold-Formed Steel Engineers Institute
- Structural studs: product data and design resources ClarkDietrich
- Structural track: applications and supporting details ClarkDietrich
- Deep leg deflection track system ClarkDietrich
