Estructuras de acero

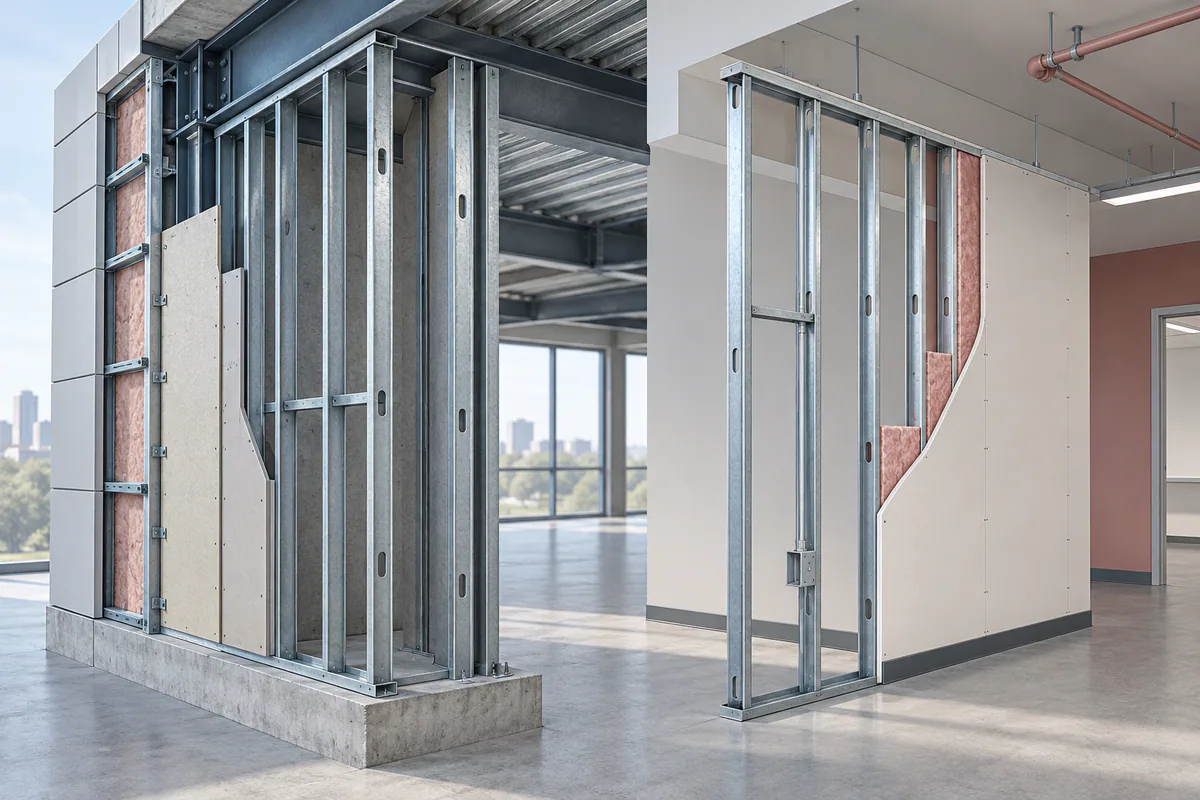

Montantes de acero estructurales y no estructurales: seleccione según la función del muro
Distinga montantes estructurales y no estructurales según la función del muro, su altura, cargas laterales, acabados y elementos fijados.
Comience con lo que el muro debe hacer
Una selección de clavos comienza con los requisitos de la pared, no el apodo del producto. Una pared puede soportar cargas de construcción, resistir la presión exterior, separar los espacios interiores o llevar accesorios concentrados. El material debe adaptarse a esas tareas junto con el rendimiento de montaje requerido.
La guía basada en el rendimiento de SFIA explica que algunas aplicaciones interiores requieren una estructura estructural debido a la altura de la pared o al equipo soportado. Por lo tanto, una ubicación interior no resuelve automáticamente la cuestión estructural frente a la no estructural.
Referencias: Performance-Based Decision Guide PB101-23
Utilice una comparación de pared
Construya un horario que describa cada condición de la pared en un lenguaje sencillo. La persona que revisa la estructura propuesto puede ver qué requisitos deben abordar los datos del producto. Evite el uso de un solo indicador de llamada para estar de pie en esta información.
| Condición de pared | Información para recopilar | Enfoque de revisión |
|---|---|---|
| Partición interior | Altura, acabados, requisito lateral | Datos de limitación de altura y montaje aplicables |
| Relleno exterior | Presiones, soportes, revestimientos | estructura estructural y conexiones de movimiento |
| Muro de carga | Cargas soportadas y disposición del marco | Miembros, rodamiento, retención y trayectoria de carga |
| Muro de soporte de equipos | Posiciones y cargas de fijación | Respaldo, montantes, sujetadores y soportes juntos |
Leer datos de altura límite como un sistema
Una tabla de altura límite se aplica a las condiciones establecidas, incluyendo la carga, los criterios de desviación y la restricción. La nota técnica de SFIA sobre los clavos no estructurales analiza la información necesaria para comprender estos límites. Un número que se encuentra al lado de un tamaño de montante no es una altura de pared universal permisible.
Antes de comparar productos, anote qué supuestos de la tabla coinciden con el proyecto y cuáles no. Si una pared tiene un acabado diferente, una condición de revestimiento interrumpido, o equipo inusual, hacerlo visible para el revisor. No extiendas una mesa a una nueva condición por intuición.
Referencias: Limiting heights for nonstructural standard and EQ studs
Evite que los apegos se conviertan en una idea de último momento
Los gabinetes, las pantallas, los pasamanos y otros artículos montados en la pared necesitan un plan de fijación coordinado. Identifique el equipo y sus puntos de montaje antes de que se cierre la pared. Una nota que dice proporcionar respaldo está incompleta si nadie conoce la disposición de respaldo o lo que debe soportar.
Considere una pared de recepción que cambia de yeso pintado a un acabado más pesado con almacenamiento montado. Mantenga la marca de pared original, registre el cambio y pida al equipo del proyecto que confirme la estructura y los archivos adjuntos juntos. Una revisión de acabado puede ser un evento de coordinación de estructura incluso cuando el plano de planta no cambia.
Compruebe una alternativa antes de ordenar
Un suplente propuesto debe indicar el producto exacto, sus propiedades publicadas y las condiciones de la pared que pretende cubrir. Resalta cualquier diferencia en la forma, el grosor, el grado, el recubrimiento o el ensamblaje de soporte requerido. No describa dos productos como equivalentes simplemente porque sus nombres comerciales suenan similares.
- Confirme la clasificación estructural o no estructural del muro en los documentos del proyecto.
- Enumere las alturas de las paredes y las condiciones de la cabeza por ubicación.
- Incluya el revestimiento, el acabado, la apertura y la información de la conexión.
- Identifique los datos de rendimiento de soporte específicos del fabricante.
- Registre comentarios de revisión y restrinja la aceptación a las ubicaciones aprobadas.
- Actualice la lista de materiales después de que se conozca el producto aceptado.
Llevar la distinción a través de la entrega
Separe las diferentes familias de sementales en el orden y el plan de recepción. Los paquetes de aspecto similar son más fáciles de controlar cuando las etiquetas incluyen la zona de la pared y la descripción completa del producto. Pida a la equipo de instalación que conserve la identificación hasta que el material llegue a su ubicación prevista.
Si llega un producto no planificado, ponga en cuarentena el paquete afectado para su revisión en lugar de distribuirlo como un reemplazo general. Eso preserva la capacidad de resolver la discrepancia con un conjunto pequeño y trazable de materiales.
Preguntas frecuentes
¿La falta de carga significa que la pared no necesita revisión de diseño?
No. La pared todavía tiene que satisfacer sus requisitos laterales, de movimiento, de acabado y de fijación aplicables. El relleno exterior y las paredes interiores altas requieren una atención especial a esas condiciones.
¿Se puede utilizar un producto de semental en todo un proyecto?
Solo si los documentos revisados establecen su idoneidad para cada condición incluida. Un programa de pared coordinado es el lugar adecuado para identificar dónde se requieren diferentes productos.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- Performance-Based Decision Guide PB101-23 Steel Framing Industry Association
- Limiting heights for nonstructural standard and EQ studs SFIA / BuildSteel
