Estructuras de acero

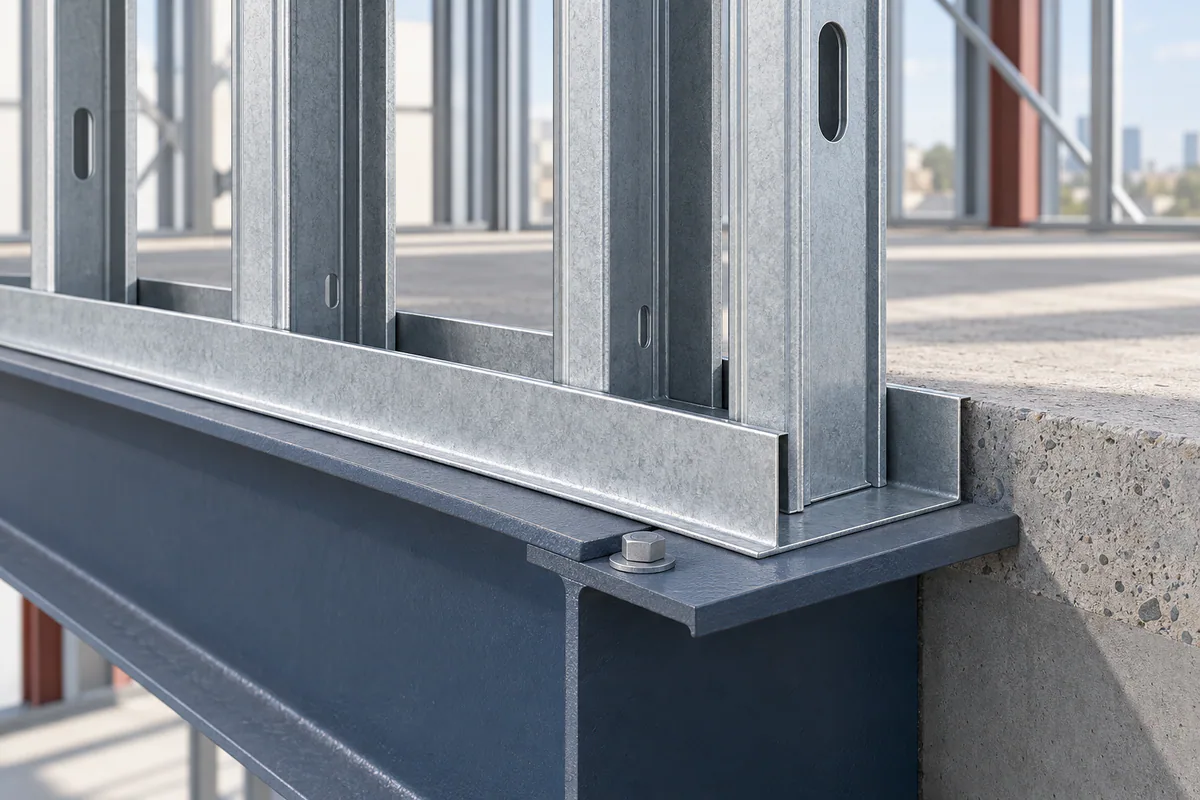

Revisión de canales portantes en paquetes de muros CFS
Revise geometría del canal, asiento del montante y documentación del apoyo sin confundir canales portantes y detalles de movimiento.
La condición que debe resolverse
Un cómputo que identifica canales únicamente por el ancho del muro puede omitir cómo llega la compresión al apoyo. Los muros portantes requieren la relación específica entre extremos de montantes, canal, entramado del piso y estructura receptora. Un canal de ala profunda para movimiento utilizado en otro punto no demuestra que corresponda a esta interfaz portante.
Coordinar antes de liberar el trabajo
Revise una sección del encuentro montante-canal con orientación y apoyo inferior. Pregunte cómo evaluar diferencias de nivel en lugar de improvisar un detalle de calzas. Vincule la identificación del canal con el conjunto revisado. Si el panel llega con otro perfil, detenga la liberación afectada hasta que diseñador y proveedor documenten su aceptación.
Cómo encaja en el sistema del edificio
La coordinación de un muro de acero conformado en frío comienza por su función. Un muro portante, uno que resiste fuerzas laterales y una fachada no portante pueden tener perfiles similares, pero requieren apoyos y detalles de movimiento diferentes. La documentación del fabricante describe los perfiles; no define la trayectoria de cargas del edificio. Identifique al diseñador estructural responsable y el detalle vigente del proyecto antes de usar una ilustración de catálogo como instrucción de obra.
Superponga el eje arquitectónico del muro, el apoyo estructural y el levantamiento real de obra. Incluya en la misma revisión la cota de referencia, la orientación de los perfiles, los vanos y las interfaces. Una dimensión correcta en planta puede interferir con el ala de una viga, el borde de una losa o un acabado a otra altura. Registre estas interferencias mientras el entramado esté accesible y obtenga una respuesta coordinada antes de modificar perfiles o conexiones.
Referencias: Current technical notes for CFS walls, floors, connections, and inspection · Structural studs: product data and design resources · Structural track: applications and supporting details · Deep leg deflection track system
Revisión práctica por ubicación
Asigne responsable, ubicación y documento de respuesta a cada punto. Incluya los oficios afectados antes de fabricar o cubrir el detalle; las dimensiones y conexiones definitivas pertenecen a los documentos aprobados del proyecto.
- Identifique los canales destinados a carga en vez de movimiento.
- Compare el asiento real con la sección aprobada del panel.
- Consulte separaciones y perfiles sustitutos antes de cargar el muro.
Documentos y decisiones que deben coincidir
Mantenga esta comparación junto al plano vigente. Registre las discrepancias como preguntas concretas y conserve la respuesta en el expediente de esa zona.
| Elemento | Evidencia necesaria | Decisión pendiente |
|---|---|---|
| Designación del canal | Ficha del producto específico | Función estructural asignada |
| Asiento del montante | Sección y registro de obra | Condición de contacto |
| Apoyo irregular | Levantamiento y propuesta | Disposición del diseñador |
Verificación y entrega al siguiente oficio
Antes de cargar el muro, compare canal y asiento reales con el detalle aceptado. Registre separaciones o superficies irregulares con ubicación y mediciones para resolución del diseñador. Vincule sustitutos con sus límites: aprobar un perfil no significa aprobar todas las condiciones portantes. Indique a los siguientes oficios qué bases o coronaciones siguen pendientes y cuáles completaron revisión. Conserve identificación del producto y sección aplicable para que una inspección futura pueda reconocer la solución instalada sin depender del aspecto del canal.
Entregue al siguiente oficio el detalle vigente, las restricciones que debe preservar y los pendientes. Compruebe el montaje antes de ocultarlo y conserve una ubicación identificable en el registro final.
Preguntas frecuentes
¿Un ala más larga resuelve cualquier variación del apoyo?
No. La geometría del ala no determina por sí sola una solución portante. Someta la condición real a revisión conforme a la función estructural del muro.
¿Basta con igualar el ancho del montante?
No. El ancho es una característica. Deben revisarse producto, espesor, geometría, conexiones y condición de transferencia prevista.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- Current technical notes for CFS walls, floors, connections, and inspection Cold-Formed Steel Engineers Institute
- Structural studs: product data and design resources ClarkDietrich
- Structural track: applications and supporting details ClarkDietrich
- Deep leg deflection track system ClarkDietrich
