Estructuras de acero
Coordinación de reacciones de dinteles CFS con puertas y ventanas
Coordine reacciones de dintel, apoyo de jambas, herrajes y cambios de vanos antes de fabricar aberturas en entramados CFS.
La condición que debe resolverse

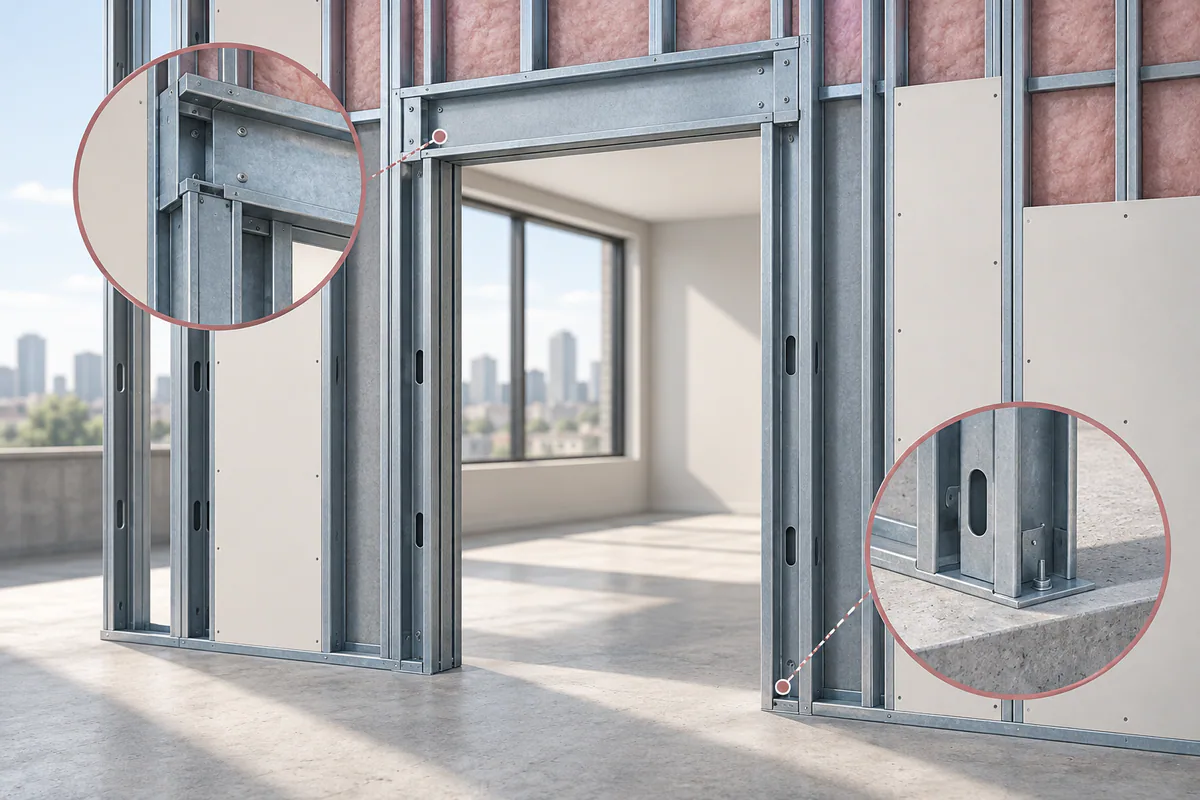

Ampliar una puerta o ventana puede cambiar más que el dintel horizontal. El conjunto revisado incluye cómo llegan las reacciones a las jambas y continúan hacia abajo. Refuerzos de herrajes, anclajes de escaparates y retornos de acabado pueden ocupar esos perfiles. La dimensión de vano del proveedor es un dato de coordinación, no un detalle estructural sustituto.
Coordinar antes de liberar el trabajo
Compare cuadros de vanos con detalles de dintel y jamba. Registre el origen de las reacciones y quién revisa el piso o cimentación receptor. Incluya giro de puerta, herrajes y fijación del marco. Emita revisiones por marca de vano para que un cambio de ancho no se aplique informalmente a paneles parecidos.
Cómo encaja en el sistema del edificio
La coordinación de un muro de acero conformado en frío comienza por su función. Un muro portante, uno que resiste fuerzas laterales y una fachada no portante pueden tener perfiles similares, pero requieren apoyos y detalles de movimiento diferentes. La documentación del fabricante describe los perfiles; no define la trayectoria de cargas del edificio. Identifique al diseñador estructural responsable y el detalle vigente del proyecto antes de usar una ilustración de catálogo como instrucción de obra.
Superponga el eje arquitectónico del muro, el apoyo estructural y el levantamiento real de obra. Incluya en la misma revisión la cota de referencia, la orientación de los perfiles, los vanos y las interfaces. Una dimensión correcta en planta puede interferir con el ala de una viga, el borde de una losa o un acabado a otra altura. Registre estas interferencias mientras el entramado esté accesible y obtenga una respuesta coordinada antes de modificar perfiles o conexiones.
Referencias: Current technical notes for CFS walls, floors, connections, and inspection · Structural studs: product data and design resources · Structural track: applications and supporting details · Deep leg deflection track system
Revisión práctica por ubicación
Asigne responsable, ubicación y documento de respuesta a cada punto. Incluya los oficios afectados antes de fabricar o cubrir el detalle; las dimensiones y conexiones definitivas pertenecen a los documentos aprobados del proyecto.
- Relacione cada marca con el conjunto aprobado de dintel y jamba.
- Siga las reacciones concentradas de jamba hasta el apoyo.
- Compare herrajes y anclajes del marco con perfiles estructurales.
Documentos y decisiones que deben coincidir
Mantenga esta comparación junto al plano vigente. Registre las discrepancias como preguntas concretas y conserve la respuesta en el expediente de esa zona.
| Elemento | Evidencia necesaria | Decisión pendiente |
|---|---|---|
| Dimensión de vano | Cuadros arquitectónicos y del proveedor | Abertura coordinada |
| Reacción de dintel | Detalle estructural del vano | Destino en jamba y apoyo |
| Fijación del marco | Submittal de puerta o escaparate | Zona compatible de anclaje |
Verificación y entrega al siguiente oficio
Entregue cada vano comparando dintel y jambas con marca y transferencia aceptadas. Revise anclajes reales del marco frente a zonas reservadas antes de perforar. Conserve ancho o herrajes revisados en registros de ambos paquetes. Identifique vanos especiales: uno típico correcto no resuelve apoyos de otra ubicación. Incluya la conexión inferior de la jamba y cualquier reacción concentrada coordinada para que el expediente muestre dónde continúa la carga además de la dimensión terminada de la puerta.
Entregue al siguiente oficio el detalle vigente, las restricciones que debe preservar y los pendientes. Compruebe el montaje antes de ocultarlo y conserve una ubicación identificable en el registro final.
Preguntas frecuentes
¿Basta un dintel más alto si se amplía la puerta?
Requiere evaluación del diseñador. El cambio puede afectar dintel, conexiones, jambas y apoyos; sustituir un perfil no completa la revisión.
¿Quién define la dimensión final de la abertura?
Coordine documentos arquitectónicos y paquete aprobado de puerta o ventana; después incorpore la dimensión aceptada y el detalle estructural al entramado.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- Current technical notes for CFS walls, floors, connections, and inspection Cold-Formed Steel Engineers Institute
- Structural studs: product data and design resources ClarkDietrich
- Structural track: applications and supporting details ClarkDietrich
- Deep leg deflection track system ClarkDietrich
