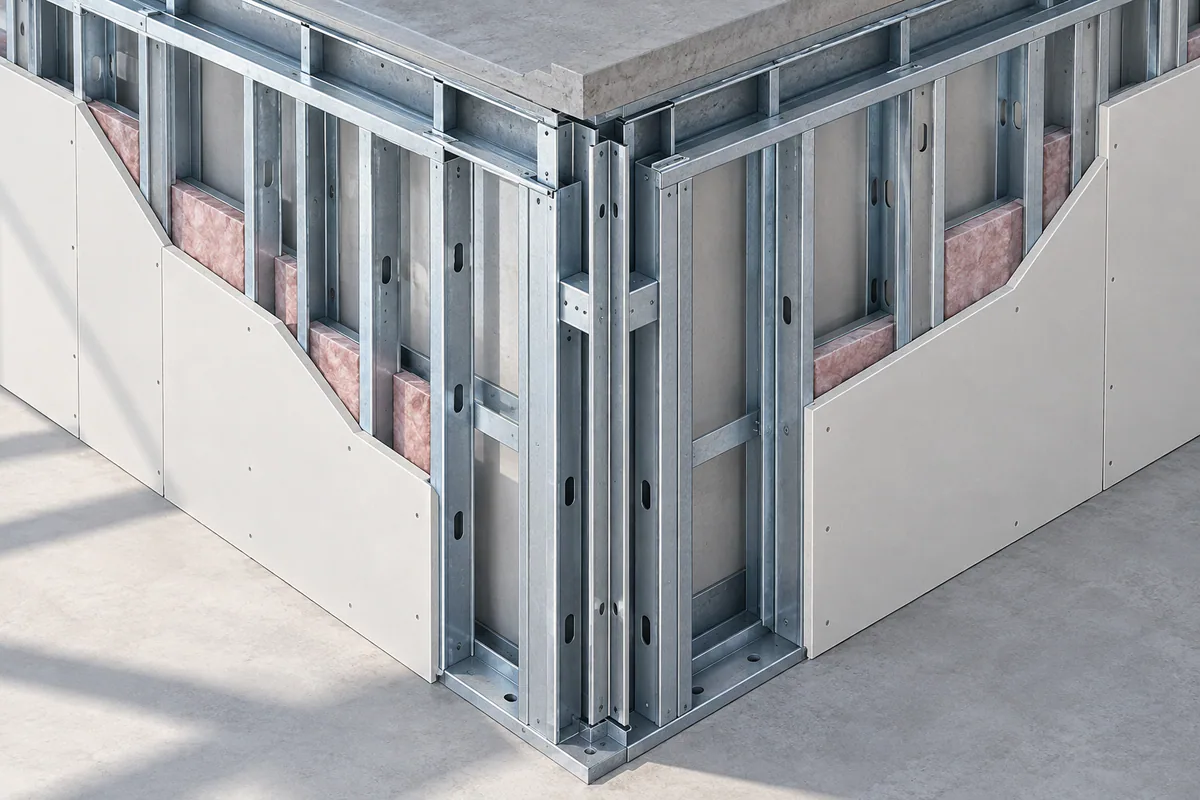

Coordinación de esquinas en muros portantes de acero CFS
Revise esquinas portantes para cargas cruzadas, juntas de paneles, refuerzos de acabado y acceso a conexiones en proyectos CFS.
La condición que debe resolverse
Dos muros portantes en una esquina pueden tener trazados de montantes, divisiones de panel o apoyos de piso diferentes. Los refuerzos de yeso y capas de envolvente también ocupan espacio. Un detalle de esquina para tabiques no define cómo esos muros transfieren cargas ni cómo se conectan sus juntas.
Coordinar antes de liberar el trabajo
Prepare planta y sección de esquina mostrando ambas direcciones del entramado, apoyos y refuerzos. Revise cómo montar el segundo panel y acceder a conexiones ocultas. Incluya retornos de ventanas o soportes de fachada que compartan la zona. Asigne componentes a sus alcances para no confundir refuerzo de acabado con un perfil estructural diseñado.
Cómo encaja en el sistema del edificio
La coordinación de un muro de acero conformado en frío comienza por su función. Un muro portante, uno que resiste fuerzas laterales y una fachada no portante pueden tener perfiles similares, pero requieren apoyos y detalles de movimiento diferentes. La documentación del fabricante describe los perfiles; no define la trayectoria de cargas del edificio. Identifique al diseñador estructural responsable y el detalle vigente del proyecto antes de usar una ilustración de catálogo como instrucción de obra.
Superponga el eje arquitectónico del muro, el apoyo estructural y el levantamiento real de obra. Incluya en la misma revisión la cota de referencia, la orientación de los perfiles, los vanos y las interfaces. Una dimensión correcta en planta puede interferir con el ala de una viga, el borde de una losa o un acabado a otra altura. Registre estas interferencias mientras el entramado esté accesible y obtenga una respuesta coordinada antes de modificar perfiles o conexiones.
Referencias: Current technical notes for CFS walls, floors, connections, and inspection · Structural studs: product data and design resources · Structural track: applications and supporting details · Deep leg deflection track system
Revisión práctica por ubicación
Asigne responsable, ubicación y documento de respuesta a cada punto. Incluya los oficios afectados antes de fabricar o cubrir el detalle; las dimensiones y conexiones definitivas pertenecen a los documentos aprobados del proyecto.
- Compare los cuadros de ambos muros en la esquina.
- Reserve acceso a conexiones ocultas por el segundo panel.
- Distinga refuerzo de acabado y transferencia estructural de esquina.
Documentos y decisiones que deben coincidir
Mantenga esta comparación junto al plano vigente. Registre las discrepancias como preguntas concretas y conserve la respuesta en el expediente de esa zona.
| Elemento | Evidencia necesaria | Decisión pendiente |
|---|---|---|
| Intersección de muros | Planta y sección de esquina | Ambas direcciones portantes |
| Junta de paneles | Detalle aprobado | Secuencia y acceso de montaje |
| Refuerzo de acabado | Distribución arquitectónica | Alcance de refuerzo separado |
Verificación y entrega al siguiente oficio
Revise esquina antes de que otra cara o capas oculten conexiones. Confirme ambas direcciones portantes y distinga miembros diseñados de refuerzos de acabado. Registre cambios de secuencia que afecten acceso y obtenga disposición real. Incluya marcas de ambos paneles para evaluar vanos o fijaciones futuras respecto a intersección instalada. Compruebe que retornos de ventana y revestimiento mantengan la configuración aceptada; agregar refuerzo para acabados no sustituye las conexiones estructurales del encuentro.
Entregue al siguiente oficio el detalle vigente, las restricciones que debe preservar y los pendientes. Compruebe el montaje antes de ocultarlo y conserve una ubicación identificable en el registro final.
Preguntas frecuentes
¿Puede usarse una esquina de tabique en un muro portante?
Solo donde el paquete estructural aprobado la asigne. Una geometría similar no hace intercambiables las funciones estructurales.
¿Por qué revisar sección y planta?
La planta muestra los ejes cruzados. La sección revela cotas de apoyo, interfaces de piso, extremos y obstáculos que modifican la posibilidad de ejecutar la esquina.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- Current technical notes for CFS walls, floors, connections, and inspection Cold-Formed Steel Engineers Institute
- Structural studs: product data and design resources ClarkDietrich
- Structural track: applications and supporting details ClarkDietrich
- Deep leg deflection track system ClarkDietrich
