Larguero de alero

0 / 5

0 calificaciones0 compradores registrados

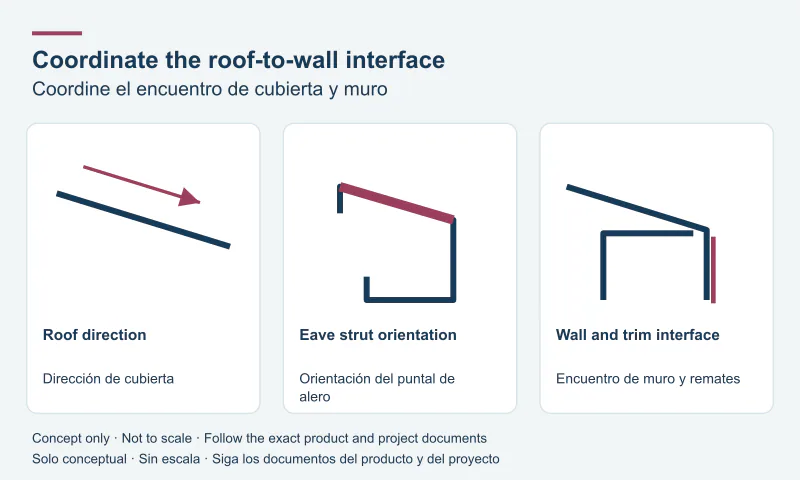

Larguero de alero. Elemento secundario de acero para el alero donde se unen el techo y la pared. Coordine el perfil y la pendiente con los paneles, los largueros de pared, las molduras y las conexiones del diseño estructural. Elija color / acabado, calibre y medida para su proyecto.

Eave_Strut

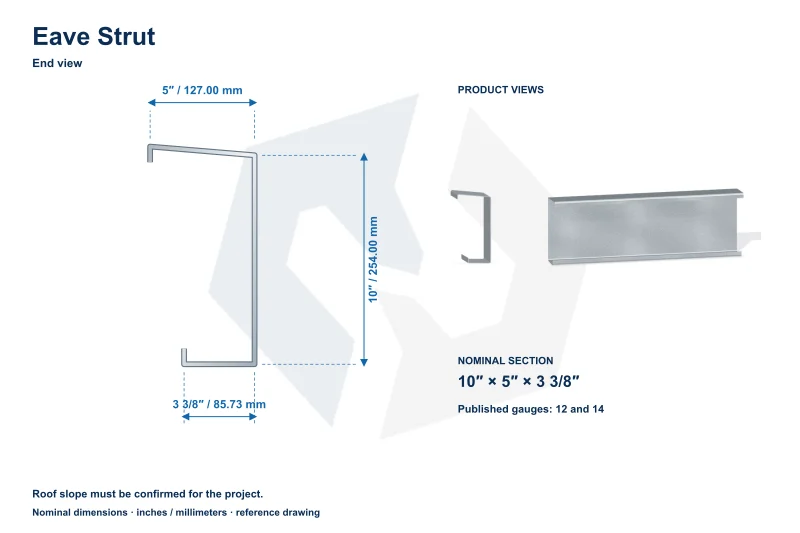

Larguero de alero — Original rendered product illustration. The finish and member length shown are representative; refer to the selected product options.

1 / 3 · Original rendered product illustration. The finish and member length shown are representative; refer to the selected product options.

La vista 3D muestra la forma, el calibre y el acabado como referencia. Confirme las dimensiones, perforaciones y detalles de fabricación para su pedido.

OPCIONES

Configure este elemento

Elija las especificaciones para su proyecto.

Color / acabado

Galvanized

Buscar color

Calibre

Medida

Color / acabado: Galvanized
Calibre: 12 GA
Medida: 10" X 5" X 3-3/8"
Número de pieza: 5500-0743149

Por confirmar

Precio registrado

Confirme la cantidad de piezas y las longitudes de corte antes de pedir.

Metraje total (pies)

Objetivo de metraje opcional. Los botones ajustan 5 pies; también puede escribir metraje fraccionado.

Largo de corte por pieza

PiesPulgadas

Ingrese pies enteros y pulgadas en incrementos de 1/16 (0.0625).

Ingrese un largo positivo válido dentro de los límites indicados.

Cantidad de piezas

MBCI factura un mínimo de 5 pies por pieza, descarta las fracciones de pulgada para la facturación y redondea el largo facturable hacia arriba en incrementos de 0.25 pies. El largo de corte solicitado se conserva.

Dimensiones y pesos publicados

Published nominal heights: 8 in and 10 in
Published flange sizes: 5 × 3-3/8 in; 5 × 5 in
Published gauges: 12 and 14
Catalog maximum length: 40 ft

Tabla de pesos publicados (4)

Cada fila corresponde a la sección y el calibre indicados.

Sección	Calibre	Peso
8 x 5 x 3-3/8 in	14	4.61 lb/linear ft
8 x 5 x 3-3/8 in	12	6.92 lb/linear ft
10 x 5 x 3-3/8 in	14	5.12 lb/linear ft
10 x 5 x 3-3/8 in	12	7.69 lb/linear ft

Eave height depends on roof slope. The catalog lists 10 × 5 × 5 in, while the saved 8 × 5 × 5 in selection has no matching published weight in these references.

Referencias:MBCI product reference MBCI published dimensions and weights MBCI Commercial / Industrial catalog, page 21 MBCI Commercial / Industrial catalog, page 22
