Polipastos y grúas pluma en edificios de acero: definir los apoyos
Coordine polipastos y grúas pluma mediante datos del equipo, geometría de apoyo, movimiento, electricidad y revisión estructural.
Entender la condición del proyecto

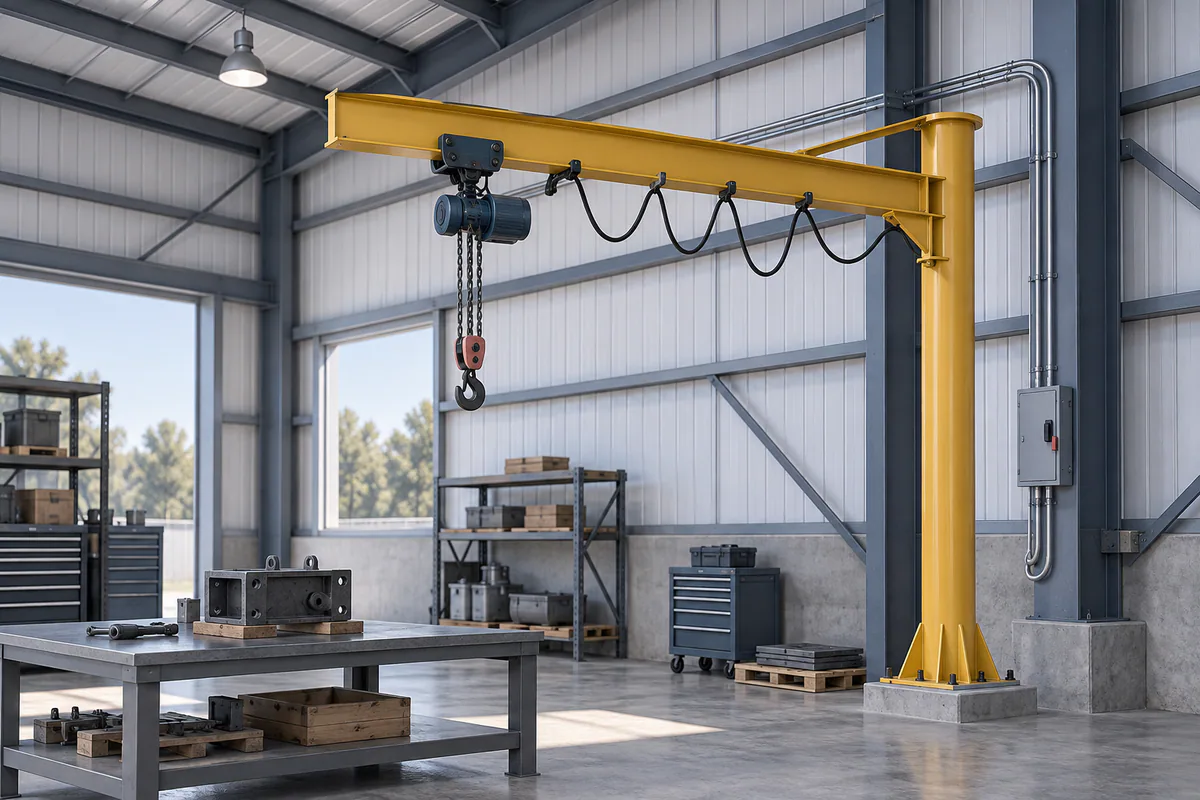

Una pluma mural, independiente o un polipasto suspendido puede introducir acciones concentradas en una parte del edificio. El tamaño aparente no acredita que columna, viga, correa o piso sean apoyos adecuados.
En un proyecto estadounidense, las decisiones deben partir del uso previsto y de los documentos que correspondan a ese sitio. El fabricante del edificio, el ingeniero responsable del proyecto y los contratistas pueden tener alcances distintos. Identifique quién aporta cada dato y quién revisa las interfaces; comprar un sistema metálico no resuelve por sí solo los cimientos, las instalaciones ni los requisitos de ocupación.
Referencias: Metal building system design resources · Common Industry Practices, 2024 edition
Comparar decisiones antes de liberar la fabricación
Obtenga datos del proveedor sobre alcance, operación, apoyo y reacciones. Identifique si cargas entran al edificio o a una estructura independiente calculada. Revise barrido y cobertura del gancho frente a vehículos, puestos y equipos. La capacidad nominal no autoriza una fijación elegida en campo.
Compare alternativas con la misma base de proyecto. Registre dimensiones, revisiones y supuestos de forma explícita, y distinga un requisito confirmado de una posibilidad futura. Si una decisión cambia reacciones, conexiones o geometría, solicite documentos revisados antes de autorizar el trabajo afectado. Una nota comercial o un dibujo preliminar no debe convertirse silenciosamente en una instrucción de campo.
Referencias: Metal building system design resources · Common Industry Practices, 2024 edition
Coordinar el punto de encuentro entre oficios
Para conexiones al edificio, entregue información completa al diseñador estructural responsable. Para equipos independientes, coordine cimentación y supuestos de losa con su diseñador. Resuelva electricidad, acceso y mantenimiento sin añadir diagonales o amarres no previstos al acero del edificio.
Referencias: Metal building system design resources · Common Industry Practices, 2024 edition
Preparar un registro verificable
Esta matriz organiza decisiones y evidencias; no ofrece capacidades ni tolerancias de diseño. Utilice las unidades y las referencias de nivel del proyecto, y adjunte los documentos completos cuando una captura no muestre las notas aplicables. Cada revisión debe indicar su alcance, los pendientes que conserva y la persona responsable de cerrarlos.
| Condición | Registro necesario | Decisión que permite |
|---|---|---|
| Pluma mural | Reacciones y montaje del proveedor | Revisar conexión concreta al edificio |
| Pluma independiente | Cimentación y requisitos de base | Coordinar piso y condiciones enterradas |
| Polipasto suspendido | Apoyos y envolvente operativa | Resolver interfaces de cargas concentradas |
Referencias: Metal building system design resources · Common Industry Practices, 2024 edition
Cerrar pendientes y transferir la información
Conserve apoyos, lugar, montaje y operación aceptados con equipo. Trasladar requiere nueva revisión. Retenga instalación, aceptación y repuestos ligados al fabricante. Cambiar alcance, fijación o uso debe evaluarse antes, sin deducir permiso de capacidad nominal. Mantenga las limitaciones cerca de los documentos operativos para que otro responsable no autorice mover el dispositivo a una columna similar cuya conexión y cimentación nunca se analizaron para esa condición de izaje.
Mantenga disponible la respuesta aprobada para quienes ejecutan e inspeccionan el trabajo. Cuando el alcance se cierre, conserve la revisión final junto con sus anexos, fotografías identificadas y pendientes resueltos. Los enlaces siguientes amplían temas relacionados; los detalles del fabricante y las instrucciones del profesional responsable siguen siendo necesarios para el proyecto concreto.
- Identifique equipo exacto y uso operativo.
- Entregue datos del proveedor antes de elegir ubicación del apoyo.
- Confirme interfaces revisadas de soporte, electricidad y mantenimiento.
- Correas de cubierta y de muro: estructura secundaria explicada
- Lista de verificación de documentos para conexiones de acero
Referencias: Metal building system design resources · Common Industry Practices, 2024 edition
Preguntas frecuentes
¿Puede colgarse un polipasto de una correa próxima?
Solo con aprobación específica de conexión y apoyo reales; cercanía no demuestra capacidad.
¿Una pluma independiente depende solo del espesor de losa?
No. Su diseñador debe establecer cimentación y base necesarias con información del proyecto real.
