Planificación y documentación
Crear un registro de cargas colaterales para edificios metálicos
Organice cargas permanentes de instalaciones y cielos rasos por ubicación, apoyo, datos de diseño y responsabilidad antes de liberar acero.
Entender la condición del proyecto

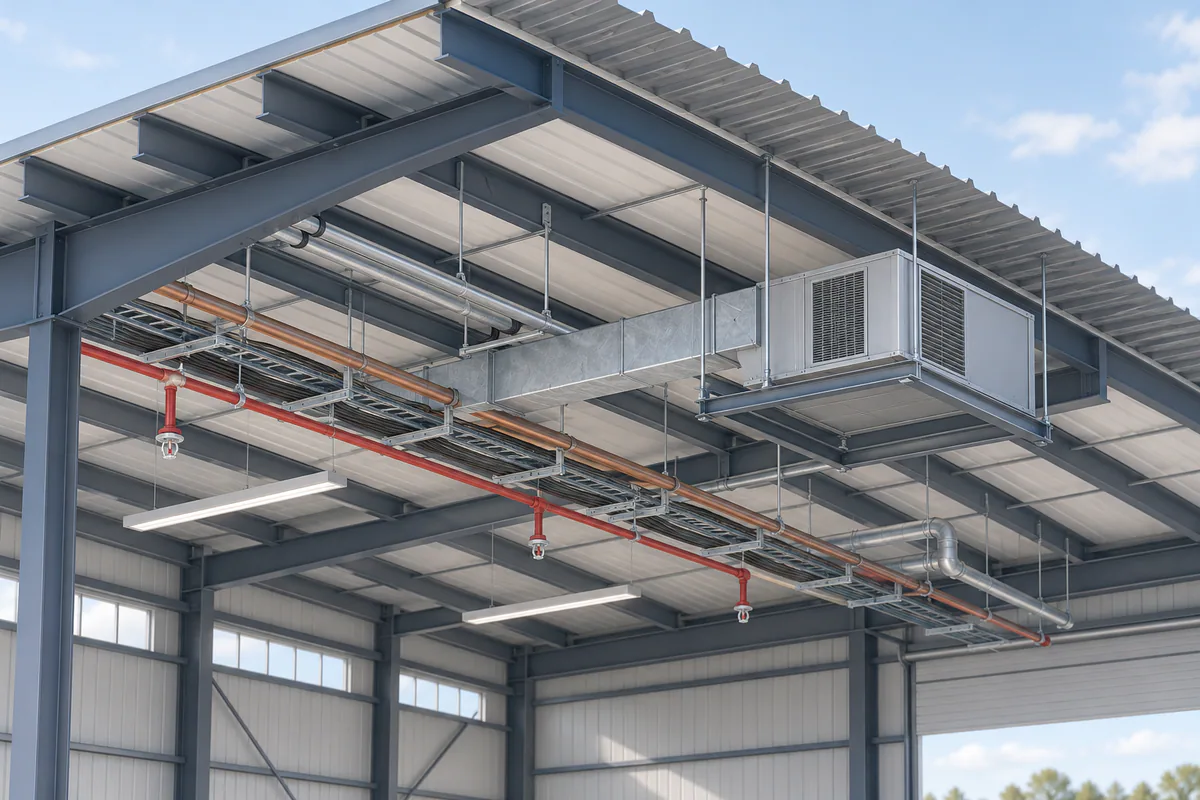

Las cargas colaterales suelen referirse a elementos permanentes añadidos, como ciertas instalaciones, cielos rasos o aislamiento. Una previsión única puede ocultar diferencias de distribución y apoyo. Un equipo colgado de pocos puntos puede no corresponder a una carga uniforme general.
En un proyecto estadounidense, las decisiones deben partir del uso previsto y de los documentos que correspondan a ese sitio. El fabricante del edificio, el ingeniero responsable del proyecto y los contratistas pueden tener alcances distintos. Identifique quién aporta cada dato y quién revisa las interfaces; comprar un sistema metálico no resuelve por sí solo los cimientos, las instalaciones ni los requisitos de ocupación.
Referencias: Metal building system design resources · Common Industry Practices, 2024 edition
Comparar decisiones antes de liberar la fabricación
Cree un registro de cada elemento con estado actual o futuro, datos del proveedor, apoyos y responsable de revisión. Pregunte cómo aplica el fabricante la previsión declarada y qué excluye. Resuelva por separado equipos concentrados, móviles o especiales sin promediarlos sobre toda la cubierta.
Compare alternativas con la misma base de proyecto. Registre dimensiones, revisiones y supuestos de forma explícita, y distinga un requisito confirmado de una posibilidad futura. Si una decisión cambia reacciones, conexiones o geometría, solicite documentos revisados antes de autorizar el trabajo afectado. Una nota comercial o un dibujo preliminar no debe convertirse silenciosamente en una instrucción de campo.
Referencias: Metal building system design resources · Common Industry Practices, 2024 edition
Coordinar el punto de encuentro entre oficios
Oficios mecánicos, eléctricos, contra incendios y arquitectónicos deben usar el mismo registro. Cuando compartan soportes, identifique condición combinada y revisor de fijaciones. Coordine también espacios y movimiento, no solo peso total. Registre sustituciones posteriores al diseño del pórtico.
Referencias: Metal building system design resources · Common Industry Practices, 2024 edition
Preparar un registro verificable
Esta matriz organiza decisiones y evidencias; no ofrece capacidades ni tolerancias de diseño. Utilice las unidades y las referencias de nivel del proyecto, y adjunte los documentos completos cuando una captura no muestre las notas aplicables. Cada revisión debe indicar su alcance, los pendientes que conserva y la persona responsable de cerrarlos.
| Condición | Registro necesario | Decisión que permite |
|---|---|---|
| Elementos distribuidos | Previsión y alcance documentados | Confirmar inclusiones del diseño |
| Elemento puntual | Peso y posiciones de apoyo | Solicitar revisión de conexión específica |
| Elemento futuro | Geometría y cargas supuestas definidas | Conservar límites de la previsión |
Referencias: Metal building system design resources · Common Industry Practices, 2024 edition
Cerrar pendientes y transferir la información
Use registro para controlar cambios con equipos y fijaciones finales. Marque omitidos o diferidos sin insinuar aceptación. Reemplazar exige comparar peso, apoyos y operación. Vincule sustituciones con respuestas; peso total no demuestra distribución equivalente. Mantenga los datos originales y revisados en el mismo expediente para distinguir un cambio aprobado de una actualización comercial del proveedor que todavía no se evaluó frente a los apoyos y conexiones reales del edificio.
Mantenga disponible la respuesta aprobada para quienes ejecutan e inspeccionan el trabajo. Cuando el alcance se cierre, conserve la revisión final junto con sus anexos, fotografías identificadas y pendientes resueltos. Los enlaces siguientes amplían temas relacionados; los detalles del fabricante y las instrucciones del profesional responsable siguen siendo necesarios para el proyecto concreto.
- Liste añadidos permanentes con ubicación y tipo de apoyo.
- Separe cargas puntuales y equipos especiales de previsiones uniformes.
- Obtenga conciliación escrita antes de liberar acero afectado.
- Correas de cubierta y de muro: estructura secundaria explicada
- Lista de verificación de documentos para conexiones de acero
Referencias: Metal building system design resources · Common Industry Practices, 2024 edition
Preguntas frecuentes
¿Una previsión uniforme cubre cualquier elemento del mismo peso total?
No. Importan distribución y apoyos; solicite evaluación de la condición real.
¿Conviene listar equipos futuros todavía sin comprar?
Sí, si se prevé capacidad. Identifique supuestos e incertidumbre sin prometer capacidad indefinida.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- Metal building system design resources Metal Building Manufacturers Association
- Common Industry Practices, 2024 edition Metal Building Manufacturers Association
