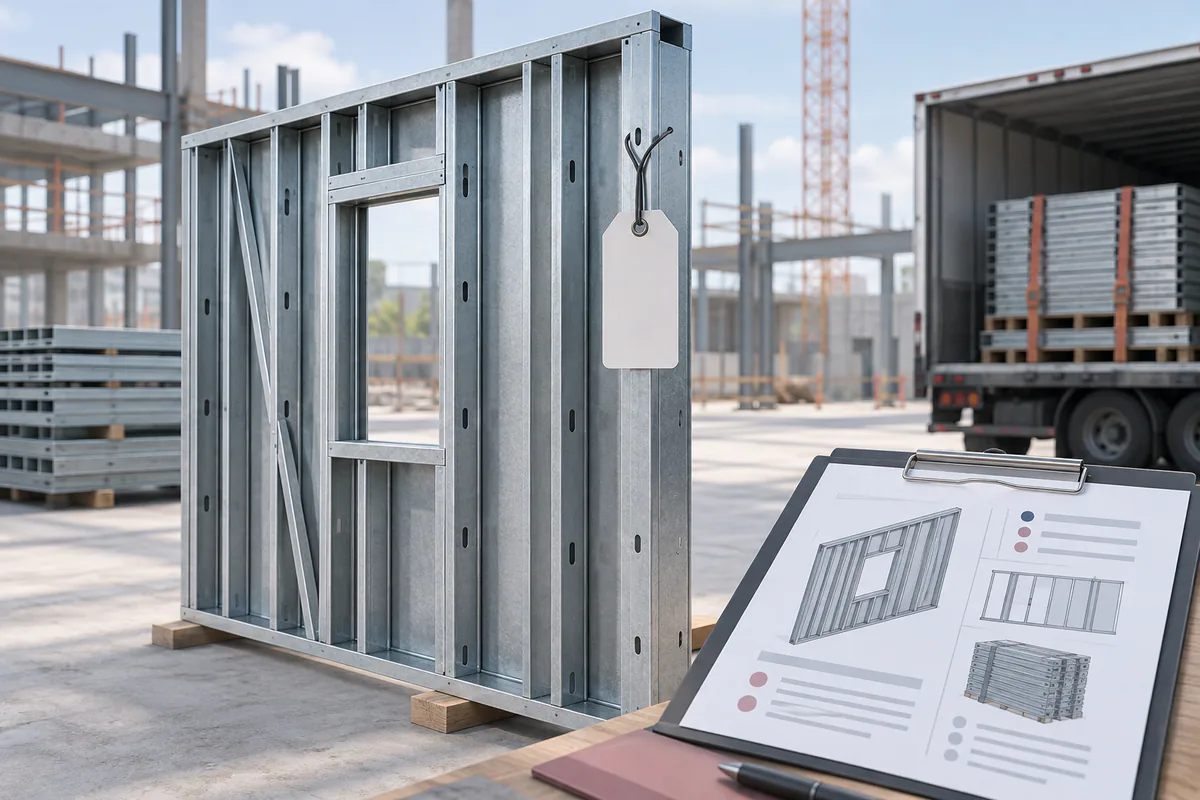

Etiquetado y trazabilidad de paneles de muro CFS
Vincule etiquetas CFS con piso, orientación, revisión, envío e inspección para identificar correctamente cada conjunto instalado.
La condición que debe resolverse
Paneles parecidos pueden pertenecer a pisos diferentes o contener perfiles distintos en los vanos. Indicar solo el tipo de muro obliga a adivinar orientación o ubicación. Una marca trazable vincula el panel con su plano y distingue un reemplazo aprobado de un panel antiguo todavía almacenado.
Coordinar antes de liberar el trabajo
Acuerde identificadores, referencias de piso y ejes, orientación y revisión antes de producir. Coloque etiquetas legibles para recepción y montaje sin maniobras inseguras. Use la misma marca en manifiestos, inspecciones y reportes de daño. Al reemplazar un panel actualice su estado para que el anterior no vuelva inadvertidamente al montaje.
Cómo encaja en el sistema del edificio
La prefabricación de paneles adelanta el momento en que corregir decisiones de coordinación resulta difícil. La autorización de fabricación debe vincular una revisión aprobada de planos con los datos reales de perfiles, la geometría del panel y el plan de montaje. Un modelo que muestra un muro completo puede omitir una conexión, una holgura de acabado o una limitación de entrega. Revise qué incluye el modelo de fabricación y qué detalles permanecen en documentos separados.
Distinga el diseño permanente del edificio de la planificación temporal de manipulación y montaje. Un panel terminado no está automáticamente diseñado para cualquier condición de izaje, almacenamiento o erección. Asigne estas revisiones a las personas competentes correspondientes y adjunte el plan aprobado al envío. La cuadrilla necesita paneles identificables, una secuencia de montaje, conexiones accesibles y un procedimiento para comunicar daños sin improvisar reparaciones.
Referencias: CFS Prefab 101: fabrication and coordination workflow · Structural track: applications and supporting details · Resources for framing contractors
Revisión práctica por ubicación
Asigne responsable, ubicación y documento de respuesta a cada punto. Incluya los oficios afectados antes de fabricar o cubrir el detalle; las dimensiones y conexiones definitivas pertenecen a los documentos aprobados del proyecto.
- Incluya ubicación, orientación y revisión en la identificación.
- Use la misma marca en recepción y registros de inspección.
- Controle el estado de paneles dañados o sustituidos.
Documentos y decisiones que deben coincidir
Mantenga esta comparación junto al plano vigente. Registre las discrepancias como preguntas concretas y conserve la respuesta en el expediente de esa zona.
| Elemento | Evidencia necesaria | Decisión pendiente |
|---|---|---|
| Panel físico | Etiqueta durable | Ubicación y orientación |
| Envío | Manifiesto por marca | Revisión entregada correcta |
| Reemplazo | Disposición y nueva liberación | Control del panel sustituido |
Verificación y entrega al siguiente oficio
Compare marcas físicas, manifiesto y trazado antes de ingresar paneles al área de trabajo. Resuelva etiquetas faltantes, ilegibles o contradictorias antes de montar. Vincule reparados y reemplazos con disposición y revisión. Registre ubicación instalada y no solo cantidades entregadas para reconocer conjunto y producción de cada muro. El sistema debe permitir consulta sin escaneo cuando sea necesario y evitar que un panel anterior, aunque tenga geometría similar, vuelva a la secuencia por falta de identificación clara.
Entregue al siguiente oficio el detalle vigente, las restricciones que debe preservar y los pendientes. Compruebe el montaje antes de ocultarlo y conserve una ubicación identificable en el registro final.
Preguntas frecuentes
¿Basta un código QR?
Ayuda a consultar registros, pero las cuadrillas necesitan identificación básica legible y un procedimiento si no pueden escanear o conectarse.
¿Paneles de igual geometría pueden compartir marca?
Pueden compartir referencia de tipo. Las ubicaciones individuales y diferencias de revisión deben identificarse claramente en el sistema del proyecto.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- CFS Prefab 101: fabrication and coordination workflow SFIA / BuildSteel
- Structural track: applications and supporting details ClarkDietrich
- Resources for framing contractors ClarkDietrich
