Planificación y documentación

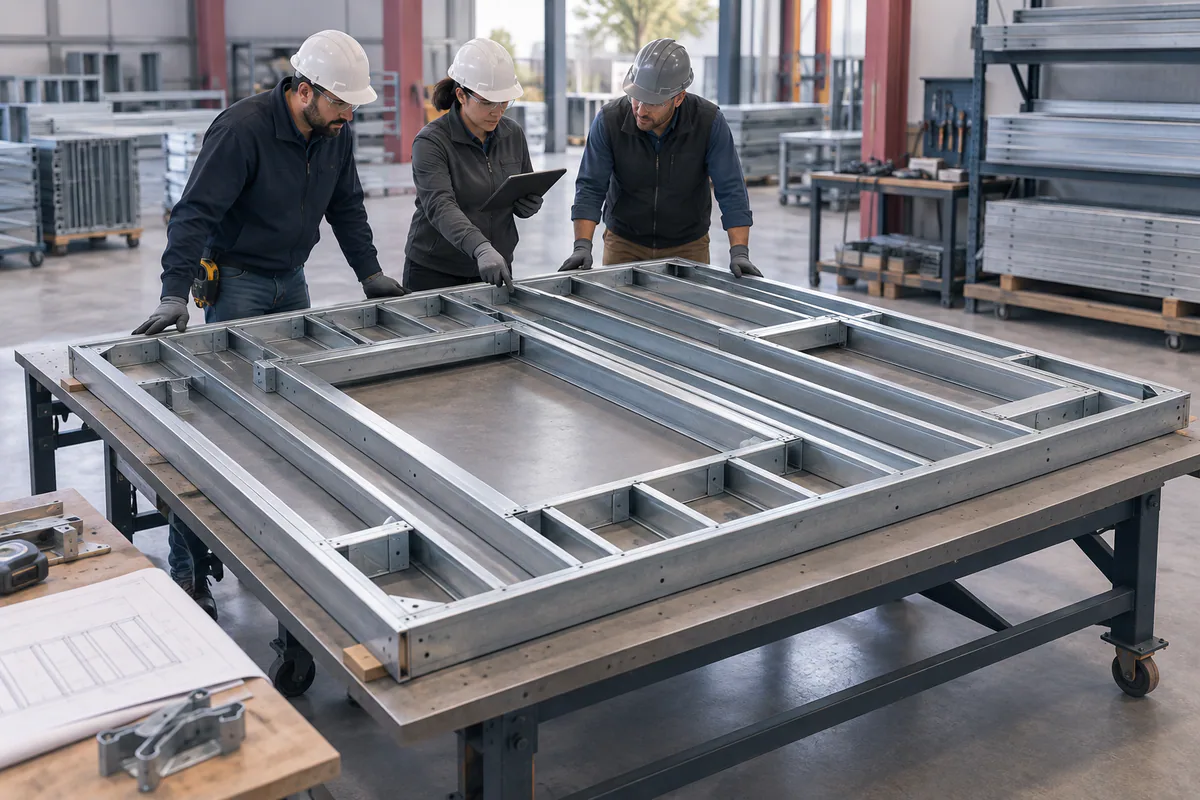

Revisión del primer panel prefabricado CFS
Revise identificación, geometría, conexiones y entrega a obra en un primer panel CFS representativo antes de repetir su fabricación.
La condición que debe resolverse
El primer panel repetitivo permite comprobar el paso de planos a fabricación. Un perfil invertido, accesorio faltante o conexión inaccesible puede repetirse rápidamente sin ese control. Elija un panel con vanos e interfaces representativos, no el paño más sencillo cuando las dificultades determinan los riesgos del proyecto.
Coordinar antes de liberar el trabajo
Acuerde participantes y criterios antes del armado. Compare dimensiones, marcas, conexiones y componentes de taller y obra. Registre excepciones por panel y referencia de plano. Cierre los cambios en documentos de producción antes del lote siguiente; los comentarios informales son difíciles de verificar después del envío.
Cómo encaja en el sistema del edificio
La prefabricación de paneles adelanta el momento en que corregir decisiones de coordinación resulta difícil. La autorización de fabricación debe vincular una revisión aprobada de planos con los datos reales de perfiles, la geometría del panel y el plan de montaje. Un modelo que muestra un muro completo puede omitir una conexión, una holgura de acabado o una limitación de entrega. Revise qué incluye el modelo de fabricación y qué detalles permanecen en documentos separados.
Distinga el diseño permanente del edificio de la planificación temporal de manipulación y montaje. Un panel terminado no está automáticamente diseñado para cualquier condición de izaje, almacenamiento o erección. Asigne estas revisiones a las personas competentes correspondientes y adjunte el plan aprobado al envío. La cuadrilla necesita paneles identificables, una secuencia de montaje, conexiones accesibles y un procedimiento para comunicar daños sin improvisar reparaciones.
Referencias: CFS Prefab 101: fabrication and coordination workflow · Structural track: applications and supporting details · Resources for framing contractors
Revisión práctica por ubicación
Asigne responsable, ubicación y documento de respuesta a cada punto. Incluya los oficios afectados antes de fabricar o cubrir el detalle; las dimensiones y conexiones definitivas pertenecen a los documentos aprobados del proyecto.
- Elija un primer panel con interfaces difíciles y repetidas.
- Compare orientación, etiquetas y accesorios con documentos liberados.
- Cierre excepciones registradas antes de autorizar producción repetitiva.
Documentos y decisiones que deben coincidir
Mantenga esta comparación junto al plano vigente. Registre las discrepancias como preguntas concretas y conserve la respuesta en el expediente de esa zona.
| Elemento | Evidencia necesaria | Decisión pendiente |
|---|---|---|
| Geometría | Plano de panel liberado | Dimensiones generales y de vanos |
| Componentes | Cuadro de perfiles y accesorios | Identificación y orientación correctas |
| Interfaz de obra | Revisión de acceso a conexiones | Entrega completa del alcance |
Verificación y entrega al siguiente oficio
Cierre revisión con excepciones y respuestas por panel. Verifique correcciones y actualice planos antes del lote repetitivo. Mantenga identificable el primer panel si se instala. Si otro tipo introduce vanos o interfaces diferentes, evalúe otra revisión representativa; un panel sencillo no cubre todas las condiciones. Documente responsables y criterios de aceptación para que comentarios de taller puedan comprobarse después y no se interprete silencio durante la visita como aprobación general de toda la producción.
Entregue al siguiente oficio el detalle vigente, las restricciones que debe preservar y los pendientes. Compruebe el montaje antes de ocultarlo y conserve una ubicación identificable en el registro final.
Preguntas frecuentes
¿Esta revisión sustituye los controles habituales del taller?
No. Evalúa la traducción inicial del paquete. La producción posterior mantiene los controles de calidad y registros trazables del proyecto.
¿Debe revisarse un panel físico?
El proyecto define su método, pero acceso, secuencia de armado y ejecución no se confirman únicamente observando un modelo.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- CFS Prefab 101: fabrication and coordination workflow SFIA / BuildSteel
- Structural track: applications and supporting details ClarkDietrich
- Resources for framing contractors ClarkDietrich
