CATÁLOGO ESTRUCTURAL · Perfiles C y Z
Zee
Zee. Perfil de acero conformado en frío para estructuras secundarias de edificios metálicos. Coordine la sección, el calibre, la longitud y las conexiones con el diseño de correas, largueros o elementos de soporte. Elija color / acabado, calibre y medida para su proyecto.
Zee
1 / 3 · Original rendered product illustration. The finish and member length shown are representative; refer to the selected product options.
La vista 3D muestra la forma, el calibre y el acabado como referencia. Confirme las dimensiones, perforaciones y detalles de fabricación para su pedido.
OPCIONES
Configure este elemento
Elija las especificaciones para su proyecto.
Color / acabado
Galvanized- Color / acabado
- Galvanized
- Calibre
- 12 GA
- Medida
- 10" x 2 1/8" x 2 3/8"
- Número de pieza
- 52.12.001.10212
Confirme la cantidad de piezas y las longitudes de corte antes de pedir.
Objetivo de metraje opcional. Los botones ajustan 5 pies; también puede escribir metraje fraccionado.
MBCI factura un mínimo de 5 pies por pieza, descarta las fracciones de pulgada para la facturación y redondea el largo facturable hacia arriba en incrementos de 0.25 pies. El largo de corte solicitado se conserva.

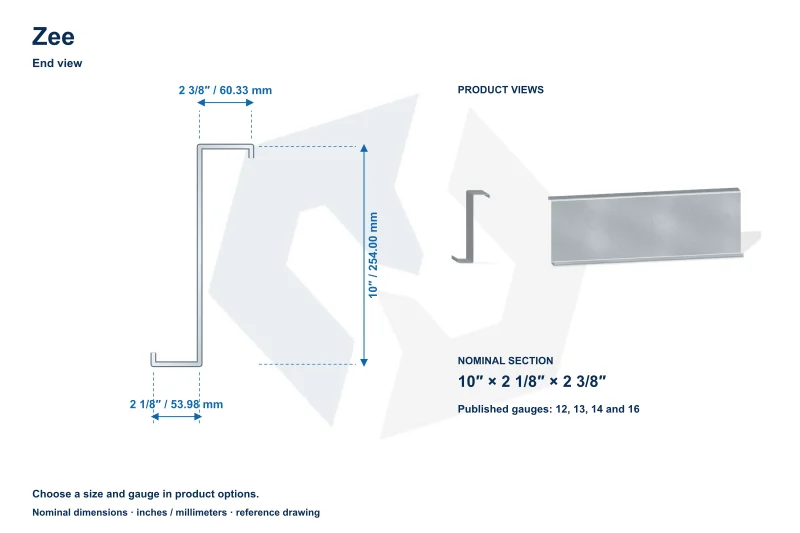

Dimensiones y pesos publicados
- Profile
- Z section for purlins and girts
- Published nominal depths
- 3-1/2–12 in
- Published gauges
- 12, 13, 14 and 16
Tabla de pesos publicados (9)
Cada fila corresponde a la sección y el calibre indicados.
| Sección | Calibre | Peso |
|---|---|---|
| 10 x 2 1/8 x 2 3/8 in | 14 | 3.74 lb/linear ft |
| 10 x 2 1/8 x 2 3/8 in | 12 | 5.58 lb/linear ft |
| 10 x 2 5/8 x 2 7/8 in | 14 | 3.97 lb/linear ft |
| 10 x 2 5/8 x 2 7/8 in | 12 | 5.93 lb/linear ft |
| 10 x 3 1/8 x 3 3/8 in | 14 | 4.21 lb/linear ft |
| 10 x 3 1/8 x 3 3/8 in | 12 | 6.28 lb/linear ft |
| 11 x 2 1/8 x 2 3/8 in | 14 | 3.97 lb/linear ft |
| 11 x 2 1/8 x 2 3/8 in | 12 | 5.93 lb/linear ft |
| 12 x 2 1/8 x 2 3/8 in | 12 | 6.28 lb/linear ft |
Published actual dimensions apply to unequal-flange Zees. Cee dimensions use the nominal size. Weights are listed only where the published section and gauge match a saved selection.
Recursos del producto
Solicite los planos e instrucciones de instalación vigentes para su producto seleccionado.
Reseñas de clientes
Aún no hay reseñas.
