CATÁLOGO ESTRUCTURAL · Clips de estructura
8" Jamb Base Clip
8" Jamb Base Clip. Herraje de conexión para estructuras de edificios metálicos. Verifique la geometría del clip, su ubicación, los elementos conectados, las perforaciones y los requisitos de los planos estructurales. Elija color / acabado para su proyecto.
8"_Jamb_Base_Clip
1 / 3 · Original rendered product illustration. The finish and member length shown are representative; refer to the selected product options.
La vista 3D muestra la forma, el calibre y el acabado como referencia. Confirme las dimensiones, perforaciones y detalles de fabricación para su pedido.
OPCIONES
Configure este elemento
Elija las especificaciones para su proyecto.
Color / acabado
Red Oxide- Color / acabado
- Red Oxide
- Número de pieza
- 8301-0704865
Estimación de las piezas seleccionadas.
Precio de referencia: $7.37 por pieza.

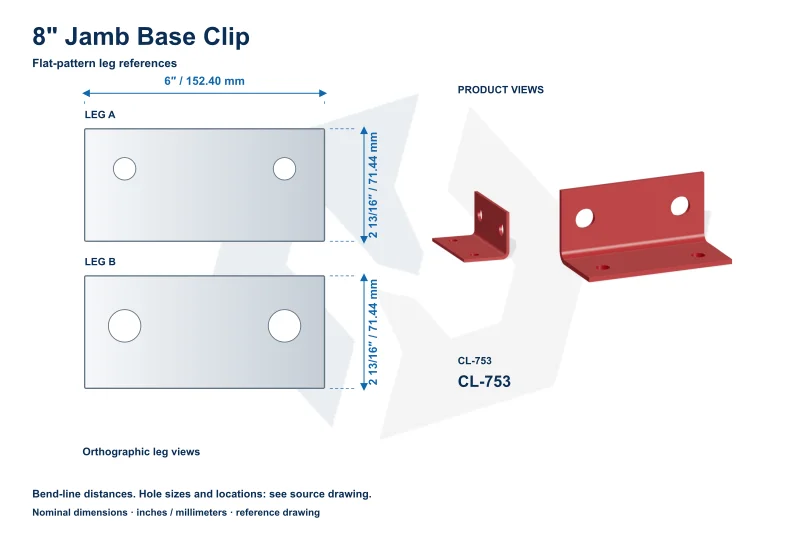

Dimensiones y pesos publicados
- Part
- CL-753
- Flat pattern
- 6 × 5-5/8 in
- Bend
- 90° at 2-13/16 in
- Marked holes
- 9/16 in and 13/16 in diameter
Dimensions describe the manufacturer's flat-pattern drawing before bending. The checked product reference does not publish a weight or plate thickness.
Recursos del producto
Solicite los planos e instrucciones de instalación vigentes para su producto seleccionado.
