Conexiones e instalación

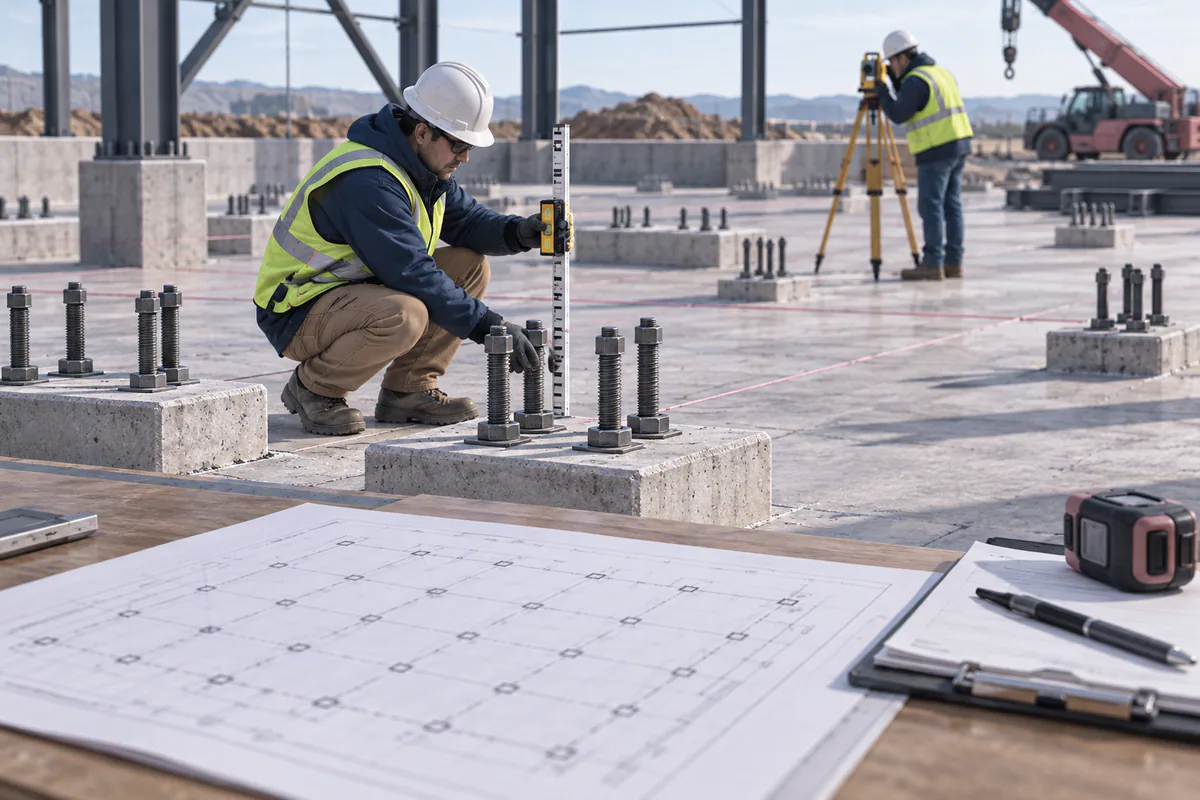

Levantamiento de anclas antes del montaje de edificios metálicos
Organice ubicación, nivel, identificación y discrepancias de anclas antes de coordinar entrega y montaje de la estructura de acero.
Entender la condición del proyecto
Las anclas crean una interfaz crítica entre concreto y acero. El levantamiento previo registra lo instalado, no solo lo previsto al replantear. Diferencias aparentemente pequeñas pueden afectar placas y conexiones; aceptación corresponde al proceso del proyecto, no a una tolerancia genérica de esta guía.
En un proyecto estadounidense, las decisiones deben partir del uso previsto y de los documentos que correspondan a ese sitio. El fabricante del edificio, el ingeniero responsable del proyecto y los contratistas pueden tener alcances distintos. Identifique quién aporta cada dato y quién revisa las interfaces; comprar un sistema metálico no resuelve por sí solo los cimientos, las instalaciones ni los requisitos de ocupación.
Referencias: 29 CFR 1926.752: Site layout and construction sequence · Common Industry Practices, 2024 edition
Comparar decisiones antes de liberar la fabricación
Use referencia de nivel identificada y plano de anclas vigente. Registre coordenadas, niveles, salientes y otras mediciones requeridas, identificación y condición visible. Separe hallazgos de propuestas de corrección. Las fotografías ayudan a identificar, pero no sustituyen medición de posiciones.
Compare alternativas con la misma base de proyecto. Registre dimensiones, revisiones y supuestos de forma explícita, y distinga un requisito confirmado de una posibilidad futura. Si una decisión cambia reacciones, conexiones o geometría, solicite documentos revisados antes de autorizar el trabajo afectado. Una nota comercial o un dibujo preliminar no debe convertirse silenciosamente en una instrucción de campo.
Referencias: 29 CFR 1926.752: Site layout and construction sequence · Common Industry Practices, 2024 edition
Coordinar el punto de encuentro entre oficios
Transmita discrepancias a la cadena de revisión de cimentación y fabricante. Coordine reparaciones aprobadas y notificaciones escritas requeridas antes del montaje. No doble, corte, suelde o reemplace piezas para improvisar ajuste; la condición necesita corrección aprobada cuando corresponda.
Referencias: 29 CFR 1926.752: Site layout and construction sequence · Common Industry Practices, 2024 edition · 29 CFR 1926.758: Systems-engineered metal buildings
Preparar un registro verificable
Esta matriz organiza decisiones y evidencias; no ofrece capacidades ni tolerancias de diseño. Utilice las unidades y las referencias de nivel del proyecto, y adjunte los documentos completos cuando una captura no muestre las notas aplicables. Cada revisión debe indicar su alcance, los pendientes que conserva y la persona responsable de cerrarlos.
| Condición | Registro necesario | Decisión que permite |
|---|---|---|
| Posiciones | Retícula, referencia y coordenadas medidas | Comparar geometría instalada y aprobada |
| Identificación | Marcas y dimensiones solicitadas | Confirmar componente previsto |
| Discrepancia | Fotos, levantamiento y respuesta | Documentar aceptación o corrección |
Referencias: 29 CFR 1926.752: Site layout and construction sequence · Common Industry Practices, 2024 edition · 29 CFR 1926.758: Systems-engineered metal buildings
Cerrar pendientes y transferir la información
El conjunto final debe identificar revisión levantada e incluir resolución aprobada de cada discrepancia. Conserve reparación y evidencia de terminación con el hallazgo original para que el montador siga la decisión. Repita mediciones donde lo requiera el proyecto. Decir verbalmente que las anclas están listas no sustituye levantamiento, respuesta de diseño ni notificaciones escritas requeridas. Mantenga trazabilidad entre el estado inicial y la condición corregida aceptada.
Mantenga disponible la respuesta aprobada para quienes ejecutan e inspeccionan el trabajo. Cuando el alcance se cierre, conserve la revisión final junto con sus anexos, fotografías identificadas y pendientes resueltos. Los enlaces siguientes amplían temas relacionados; los detalles del fabricante y las instrucciones del profesional responsable siguen siendo necesarios para el proyecto concreto.
- Levante anclas contra plano vigente antes de recibir acero.
- Identifique hallazgos por eje y marca de base o ancla.
- Cierre diferencias con registros revisados antes del montaje afectado.
- Correas de cubierta y de muro: estructura secundaria explicada
- Lista de verificación de documentos para conexiones de acero
Referencias: 29 CFR 1926.752: Site layout and construction sequence · Common Industry Practices, 2024 edition · 29 CFR 1926.758: Systems-engineered metal buildings
Preguntas frecuentes
¿Esta guía aporta una tolerancia universal?
No. Use documentos aplicables y revisión del profesional responsable.
¿Una placa con ranuras admite cualquier discrepancia sin revisar?
No. Compare condición real con detalle de base y requisitos aplicables.
