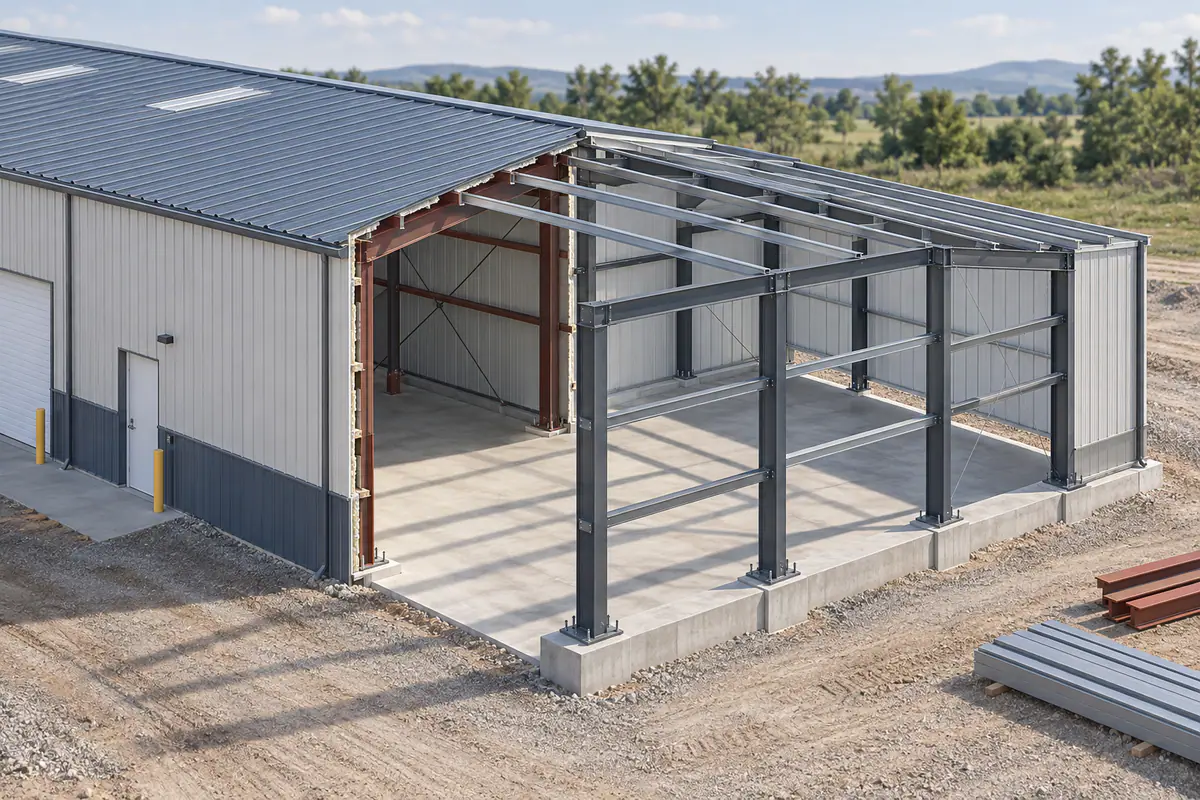

Planificar una ampliación longitudinal de un edificio metálico existente
Organice registros, cubierta, testero, cimentaciones y accesos para añadir crujías a un edificio metálico en Estados Unidos.
Entender la condición del proyecto
Añadir crujías en un extremo puede parecer sencillo porque cubierta y muros continúan en una dirección. Sin embargo, testero, arriostramiento y cimentaciones existentes requieren evaluación. Los planos originales pueden describir intención de construcción sin reflejar todas las modificaciones posteriores.
En un proyecto estadounidense, las decisiones deben partir del uso previsto y de los documentos que correspondan a ese sitio. El fabricante del edificio, el ingeniero responsable del proyecto y los contratistas pueden tener alcances distintos. Identifique quién aporta cada dato y quién revisa las interfaces; comprar un sistema metálico no resuelve por sí solo los cimientos, las instalaciones ni los requisitos de ocupación.
Referencias: Common Industry Practices, 2024 edition · Assessment and repair of structural steel in existing buildings
Comparar decisiones antes de liberar la fabricación
Comience con registros y levantamiento de condiciones existentes. Compare cubiertas, losas, espacios y separación de pórticos; defina si la ampliación se conecta estructuralmente o tiene apoyos independientes. Los profesionales responsables deben evaluar interacciones ambientales y uso operativo sin presumir capacidad disponible en el edificio original.
Compare alternativas con la misma base de proyecto. Registre dimensiones, revisiones y supuestos de forma explícita, y distinga un requisito confirmado de una posibilidad futura. Si una decisión cambia reacciones, conexiones o geometría, solicite documentos revisados antes de autorizar el trabajo afectado. Una nota comercial o un dibujo preliminar no debe convertirse silenciosamente en una instrucción de campo.
Referencias: Common Industry Practices, 2024 edition · Assessment and repair of structural steel in existing buildings
Coordinar el punto de encuentro entre oficios
Mantenga accesos, salidas de emergencia e instalaciones durante la transición. Retirar testero, ejecutar cimientos y conectar cubierta afecta de forma diferente a zonas ocupadas. Coordine protección climática temporal y operación con la secuencia de obra, incluido cuándo puede completarse la conexión estructural.
Referencias: Common Industry Practices, 2024 edition · Assessment and repair of structural steel in existing buildings · ASCE Hazard Tool: site and edition inputs
Preparar un registro verificable
Esta matriz organiza decisiones y evidencias; no ofrece capacidades ni tolerancias de diseño. Utilice las unidades y las referencias de nivel del proyecto, y adjunte los documentos completos cuando una captura no muestre las notas aplicables. Cada revisión debe indicar su alcance, los pendientes que conserva y la persona responsable de cerrarlos.
| Condición | Registro necesario | Decisión que permite |
|---|---|---|
| Edificio existente | Planos y levantamiento de condición | Establecer punto de partida fiable |
| Ampliación nueva | Pórticos, cimentación y cargas | Definir alcance de diseño |
| Conexión | Interfaces y condiciones temporales | Coordinar transición del edificio ocupado |
Referencias: Common Industry Practices, 2024 edition · Assessment and repair of structural steel in existing buildings · ASCE Hazard Tool: site and edition inputs
Cerrar pendientes y transferir la información
Conserve planos originales y ampliación con límites de revisión. Muestre testero retirado, diagonales finales, conexiones aprobadas e inspecciones. Archive transiciones de piso y cubierta. Otra ampliación debe usar registro combinado: testero antiguo y función lateral quizá ya no describen estructura actual. Identifique el nuevo extremo y sus supuestos para que no se reutilicen las previsiones de la primera fase en un lugar que nunca se diseñó para la misma transición.
Mantenga disponible la respuesta aprobada para quienes ejecutan e inspeccionan el trabajo. Cuando el alcance se cierre, conserve la revisión final junto con sus anexos, fotografías identificadas y pendientes resueltos. Los enlaces siguientes amplían temas relacionados; los detalles del fabricante y las instrucciones del profesional responsable siguen siendo necesarios para el proyecto concreto.
- Reúna planos originales y registros de modificaciones.
- Solicite revisión profesional de la interacción entre ambos edificios.
- Acuerde cierres temporales e hitos de conexión con el propietario.
- Correas de cubierta y de muro: estructura secundaria explicada
- Lista de verificación de documentos para conexiones de acero
Referencias: Common Industry Practices, 2024 edition · Assessment and repair of structural steel in existing buildings · ASCE Hazard Tool: site and edition inputs
Preguntas frecuentes
¿Usar el mismo proveedor elimina la evaluación previa?
No. Condiciones existentes, cambios de cargas y ampliación real necesitan revisión específica.
¿Basta el nivel original de losa para pedir la ampliación?
No. Concílielo con levantamiento, cimentaciones, cubierta, drenaje y operación.
