Cubiertas y envolventes

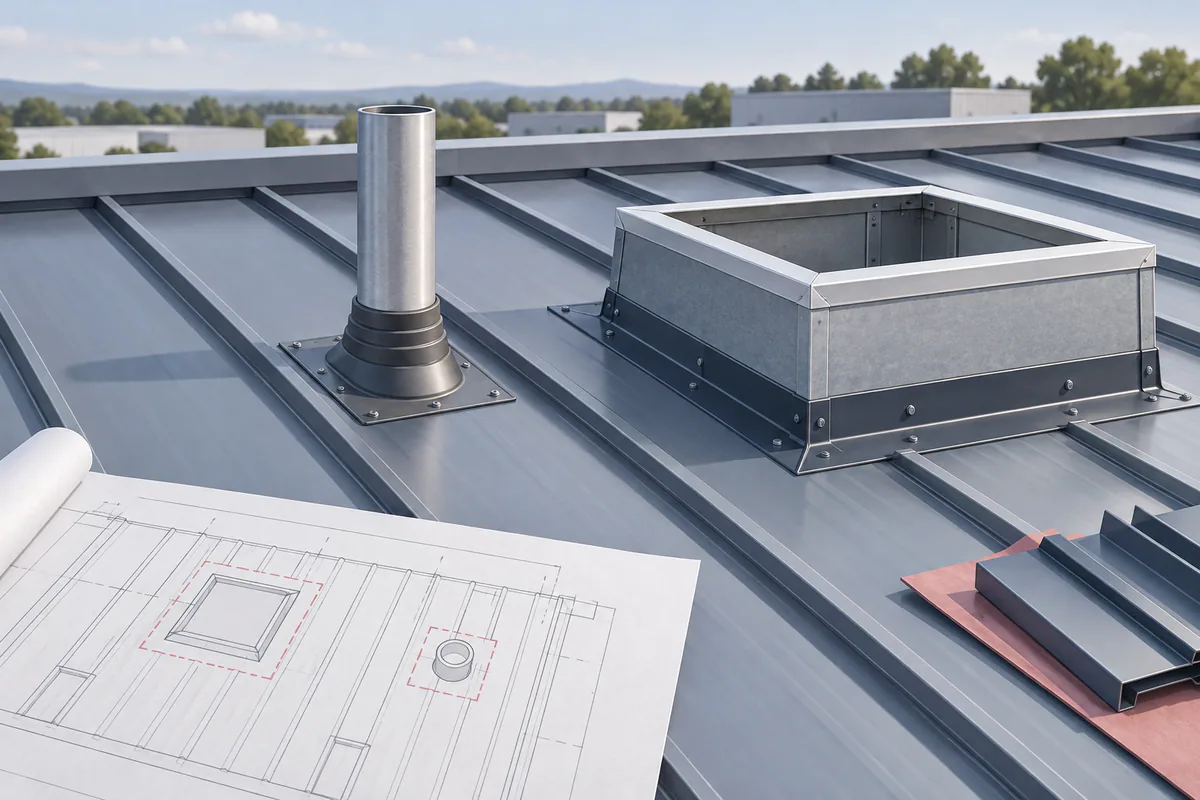

Planificación de penetraciones de tuberías, bordillos y equipos en cubiertas metálicas
Planifique las penetraciones de cubiertas metálicas con ubicaciones, equipos, apoyos, tapajuntas, movimiento y responsabilidades claramente definidos.
Una penetración pertenece a más de una operación
Una tubería, escape, bordillo de equipos o ruta de servicio pueden ser diseñados por un oficio e instalados a través de un techo proporcionado por otro. La apertura tiene que funcionar con ambos sistemas. La guía de MBCI enfatiza la coordinación entre el propietario o arquitecto, contratista general, contratista de techos, fabricante de techos y el comercio que solicita la apertura.
Comience esa coordinación mientras las ubicaciones aún se pueden ajustar en un dibujo. Una apertura tardía puede crear una interfaz incómoda incluso cuando el equipo en sí está especificado correctamente. Trate la penetración como un pequeño conjunto con su propia ubicación, soporte, flasheo y requisitos de documentación.
Referencias: Coordinating roof penetrations with other trades
Crear un registro de penetración
Asigne un identificador a cada apertura propuesta y coloque el mismo identificador en el plano del techo. El registro debe seguir siendo útil a través de cambios de diseño y cierre.
| Campo de registro | Ejemplo de información a recopilar | Responsabilidad de revisión |
|---|---|---|
| Finalidad y equipamiento | Escape, tubería de servicio o unidad de techo | Solicitar comercio y diseñador |
| Ubicación y dimensiones | Geometría de apertura y referencia en planta coordinada | Equipo de techos y diseño |
| Apoyo | Cómo se apoya el equipo o la tubería | Diseñador estructural responsable |
| Montaje tapajuntas | Aprobado bordillo, bota, sellador y accesorios | Revisor del sistema de techo |
| Movimiento y servicio | Movimiento relativo, calor y acceso de mantenimiento | Disciplinas de diseño relevantes |
Revisar el techo alrededor de la abertura
Muestre el diseño del panel, las costuras, la dirección de la pendiente, las características de drenaje y las transiciones cercanas en el dibujo de revisión de penetración. Un punto en un plano de planta general le da al contratista de techos muy poca información para evaluar la interfaz del recinto.
Para el equipo soportado independientemente de los paneles, pregunte cómo se mueven el techo y el equipo entre sí. La selección de clips de junta alzada está vinculada al movimiento del sistema y las condiciones de soporte, como explica MBCI en su guía de clips. El detalle de apertura debe coordinarse con ese sistema en lugar de restringirlo involuntariamente.
Referencias: Standing seam roof clip selection
Utilice un ejemplo de ventilador de escape tardío
Supongamos que un inquilino agrega un ventilador de escape después de la adquisición del techo. Antes de que un contratista corte una abertura, actualice el registro con la información del equipo y la ubicación propuesta. Pregunte al equipo de diseño y al revisor del sistema del techo si la abertura afecta el soporte, el drenaje, las juntas de los paneles o los detalles aprobados.
La revisión puede resultar en una ubicación revisada, un arreglo diferente u otros cambios coordinados. Esas decisiones pertenecen a los dibujos y al alcance. Una vez aceptado, identifique quién corta la abertura, quién completa el sello meteorológico, quién conecta las capas de control interior y quién documenta la condición final.
Comprobar condiciones y aprobaciones explícitamente
Diferentes condiciones de servicio pueden requerir diferentes componentes de penetración. Proporcione a las partes que revisan la información real sobre la tubería o el equipo, incluidos los requisitos de temperatura y movimiento cuando corresponda, en lugar de pedir una bota de techo genérica. Confirme la compatibilidad de metales adyacentes, acabados y selladores a través de la documentación del sistema.
Si un proyecto incluye una garantía de resistencia a la intemperie del fabricante, pregunte qué revisión y documentación requiere para las penetraciones antes de que continúe el trabajo. MBCI señala específicamente que los términos de garantía pueden afectar la forma en que otros oficios realizan el trabajo en el techo. No asuma que una abertura está cubierta simplemente porque el techo principal tiene una garantía.
Referencias: Coordinating roof penetrations with other trades
Mantenga el registro después de la entrega
Al finalizar, revise el plan del techo para mostrar las aberturas aceptadas reales y vincular cada una a su equipo y registros tapajuntas. Conservar las desviaciones aprobadas y los documentos de inspección. Ofrezca al propietario un punto de contacto claro para revisar futuras adiciones.
Este registro es útil cuando se informa de una fuga o un inquilino propone nuevos servicios. Permite al equipo de mantenimiento distinguir un detalle original de una modificación posterior. Una política práctica del propietario es requerir coordinación antes de cualquier nueva apertura del techo, con el detalle resultante agregado al mismo registro.
Preguntas frecuentes
¿Puede un contratista mecánico elegir solo una ubicación de penetración en el techo?
La ubicación debe coordinarse con el diseño del techo, el soporte estructural y los detalles del recinto. Involucrar a las partes responsables de diseño y techado antes de que comience el trabajo.
¿Se puede ignorar una pequeña abertura de tubería en la documentación del techo?
No. Las aberturas pequeñas aún crean interfaces de gabinete y deben registrarse con sus detalles de flash y responsabilidades de instalación aceptados.
