Conexiones e instalación
Tornillos para cubiertas metálicas sobre madera: guía de selección
Compare tornillos de metal a madera, referencias Tipo A y AB, estado del soporte, recubrimientos y datos de compra antes de seleccionar una fijación.

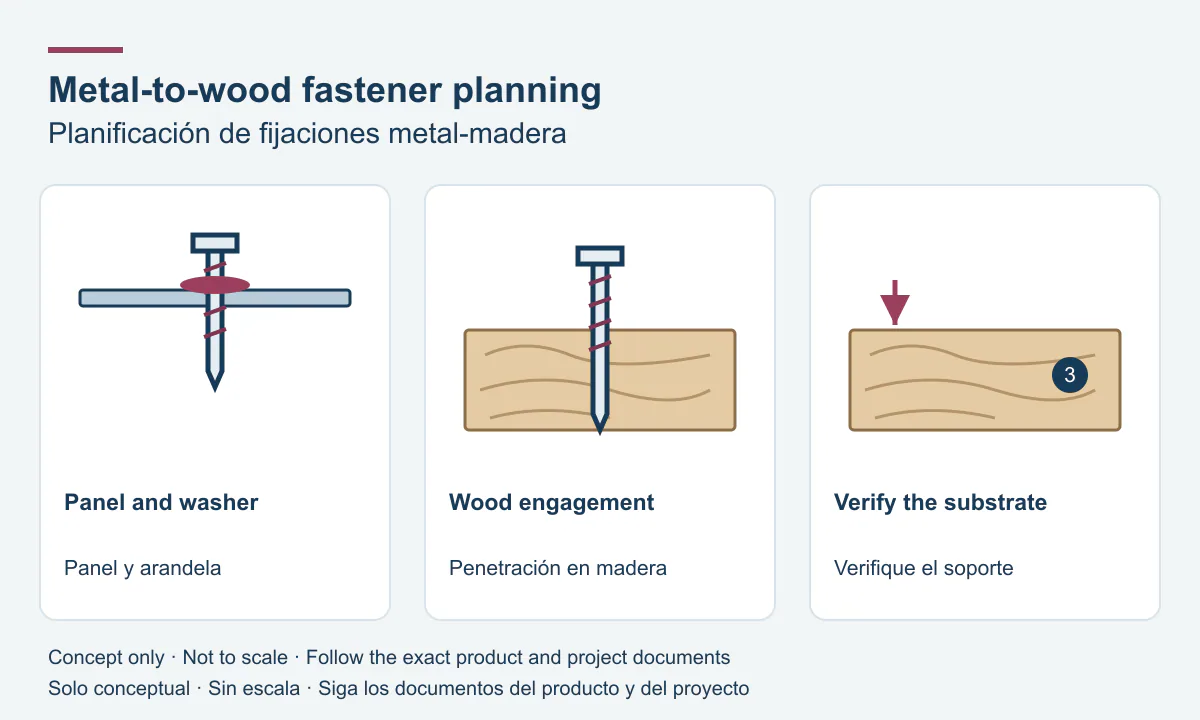

Identifique qué hay debajo del panel
Un plano de cubierta puede mostrar una superficie metálica mientras la fijación realmente entra en correas de madera, entablado continuo, un clip o acero situado debajo de una capa de madera. Marque el material receptor de cada unión antes de comparar productos. Metal a madera y madera a metal describen configuraciones opuestas; conserve esa distinción en la lista de materiales.
En una cubierta existente, obtenga un levantamiento del soporte real en lugar de depender del plano original. Solicite al profesional responsable que identifique zonas deterioradas, partidas, húmedas o perforadas anteriormente que necesiten investigación. Comprar un tornillo más largo no demuestra que el apoyo oculto pueda recibir la fijación diseñada.
Referencias: Wood-to-metal and metal-to-wood screw families
Interprete la descripción sin suponer equivalencias
El catálogo incluye fijaciones para madera junto con referencias Tipo A, Tipo AB y otros tornillos autorroscantes. Trate esas descripciones como identificadores. Solicite la aplicación admitida por el fabricante y los datos exactos de cabeza, arandela y rosca de la pieza propuesta. Un diámetro conocido o un color coincidente no establece un comportamiento equivalente.
| Condición | Registro | Pregunta pendiente |
|---|---|---|
| Panel fijado directamente a madera | Perfil y madera receptora | ¿Qué pieza documentada de metal a madera se especifica? |
| Clip fijado a madera | Modelo del clip y apoyo | ¿Qué tornillo se admite para ese clip y soporte? |
| Madera sobre acero | Capa de madera y apoyo de acero | ¿La unión requiere una pieza de madera a metal? |
| Orificio existente | Estado del orificio y fijación original | ¿Se necesita un detalle de reparación antes de seleccionar? |
Referencias: Roofing and cladding fastener selection guide
Registre longitud y exposición
Dibuje el conjunto completo desde la cabeza hasta el apoyo receptor. Anote la geometría del panel, arandelas, cierres, aislamiento, separadores y cualquier espacio indicado en el detalle. Pida al fabricante o diseñador que confirme la penetración necesaria en madera y cómo se mide la longitud elegida. No traslade los criterios de rosca en acero a una unión en madera.
Identifique tratamientos preservantes o ignífugos, exposición costera, humedad persistente y contacto con otros metales cuando corresponda. Obtenga información escrita de compatibilidad para el tratamiento y acabado concretos. Conserve la identificación del tratamiento con la presentación técnica para revisar cualquier sustitución posterior frente a las mismas condiciones.
Referencias: Engineering guide: material compatibility and treated lumber
Coordine arandelas, posiciones y revisión de instalación
Conserve el patrón de fijación junto con la documentación vigente del sistema de paneles. Separe fijaciones de campo de las de bordes, solapes, aberturas y otros encuentros del proyecto. Esta guía no establece separaciones ni pares de apriete universales; esos requisitos deben proceder del conjunto revisado.
Planifique una unión de muestra accesible con el panel, la madera y la herramienta propuestos antes de repetir la instalación. Acuerde quién revisará el asiento de la cabeza, el estado de la arandela, la alineación con el soporte y la deformación visible del panel. Registre la apariencia y configuración aceptadas sin considerar que la apariencia, por sí sola, demuestra capacidad estructural.
Prepare una consulta útil al proveedor
Una consulta clara permite responder sobre una unión definida sin deducirla de una fotografía. Separe las dudas de diseño de las preguntas sobre precio y disponibilidad, y obtenga la respuesta del profesional responsable antes de liberar una sustitución.
- Indique el detalle del proyecto, perfil del panel y estado exacto de la madera receptora.
- Enumere número de pieza, diámetro, longitud, cabeza, arandela, material, acabado y color.
- Adjunte el croquis e identifique tratamiento, exposición y zonas de reparación.
- Solicite documentos vigentes de aplicación y confirme piezas físicas y unidades de empaque.
- Conserve la respuesta aceptada e identifique cualquier punto pendiente de revisión de diseño.
Preguntas frecuentes
¿Puede un autoperforante para acero sustituir un tornillo de metal a madera?
Solo cuando el profesional responsable acepte ese producto exacto para la unión real. La punta, el diámetro o una cabeza parecida no demuestran compatibilidad con madera. Solicite los datos de aplicación y los requisitos de fijación del proyecto antes de cambiar el tornillo especificado.
¿La etiqueta Long Life acredita compatibilidad con madera tratada?
No. Obtenga información para el material y recubrimiento reales de la fijación, el tratamiento identificado de la madera y la exposición de servicio. Conserve la respuesta del fabricante con la presentación; una etiqueta general del catálogo no permite aprobar esa combinación.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- Fastener catalog: product identifiers, heads, points, and accessories MBCI
- Roofing and cladding fastener selection guide SFS
- Wood-to-metal and metal-to-wood screw families ITW Buildex
- Engineering guide: material compatibility and treated lumber Triangle Fastener Corporation
