Planificación y documentación

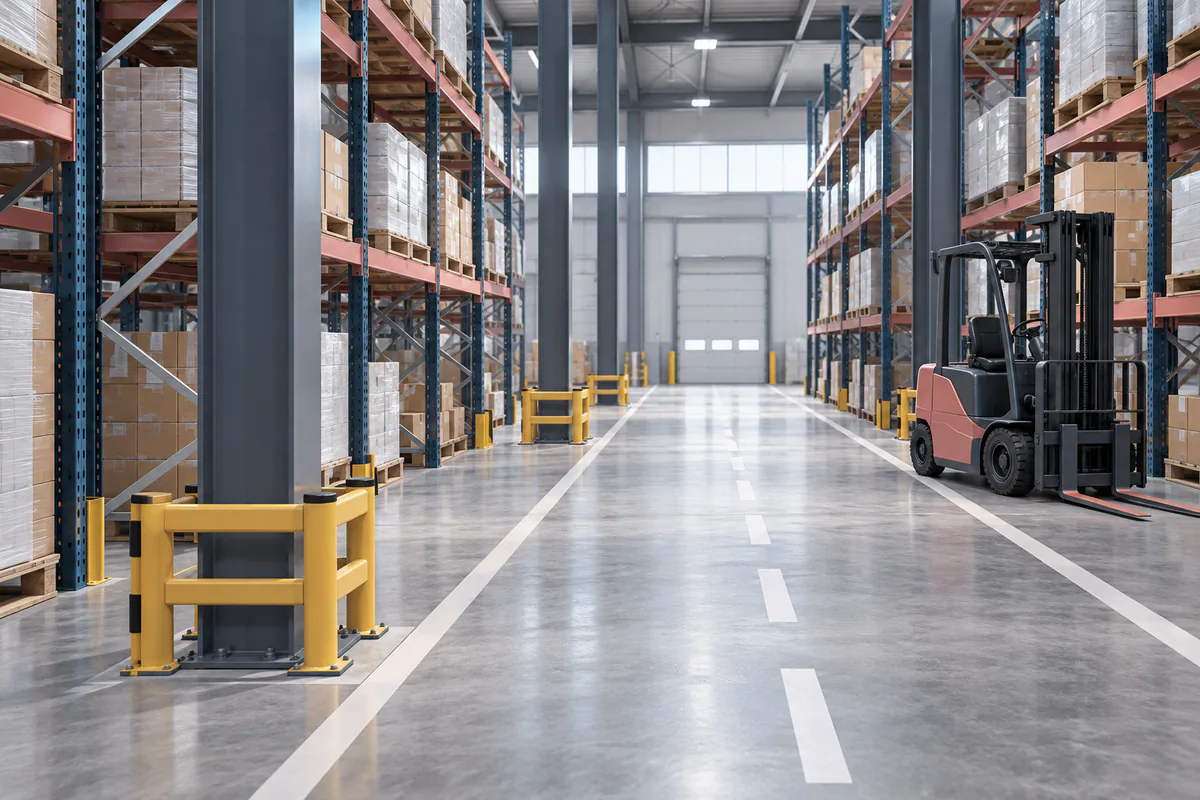

Coordinar columnas interiores de acero con pasillos de almacén
Revise columnas interiores frente a estanterías, circulación de montacargas, barreras e instalaciones enterradas antes de fabricar.
Entender la condición del proyecto
Las columnas de almacén afectan más que el ancho libre entre estanterías. Placas base, barreras, recorridos de vehículos y mantenimiento consumen espacio adicional. Una retícula conveniente en un plano vacío puede generar conflictos continuos cuando se ocupa el inmueble.
En un proyecto estadounidense, las decisiones deben partir del uso previsto y de los documentos que correspondan a ese sitio. El fabricante del edificio, el ingeniero responsable del proyecto y los contratistas pueden tener alcances distintos. Identifique quién aporta cada dato y quién revisa las interfaces; comprar un sistema metálico no resuelve por sí solo los cimientos, las instalaciones ni los requisitos de ocupación.
Referencias: Metal building system design resources · Common Industry Practices, 2024 edition
Comparar decisiones antes de liberar la fabricación
Utilice la distribución del proveedor de estanterías y los datos de vehículos del propietario. Revise giros, rutas de carga, pasillos transversales y acceso alrededor de cada columna. Identifique la protección por separado: fijar una barrera a la columna crea una interfaz distinta a un sistema protector independiente.
Compare alternativas con la misma base de proyecto. Registre dimensiones, revisiones y supuestos de forma explícita, y distinga un requisito confirmado de una posibilidad futura. Si una decisión cambia reacciones, conexiones o geometría, solicite documentos revisados antes de autorizar el trabajo afectado. Una nota comercial o un dibujo preliminar no debe convertirse silenciosamente en una instrucción de campo.
Referencias: Metal building system design resources · Common Industry Practices, 2024 edition
Coordinar el punto de encuentro entre oficios
Coordine zapatas con drenaje, conductos, juntas y áreas de anclaje de estanterías. Los diseñadores de estanterías y edificio necesitan saber si los sistemas son independientes. No permita que planos de estanterías redefinan coordenadas después de colocar anclas; concilie ambos juegos antes de liberar trabajos.
Referencias: Metal building system design resources · Common Industry Practices, 2024 edition
Preparar un registro verificable
Esta matriz organiza decisiones y evidencias; no ofrece capacidades ni tolerancias de diseño. Utilice las unidades y las referencias de nivel del proyecto, y adjunte los documentos completos cuando una captura no muestre las notas aplicables. Cada revisión debe indicar su alcance, los pendientes que conserva y la persona responsable de cerrarlos.
| Condición | Registro necesario | Decisión que permite |
|---|---|---|
| Envolvente de columna | Columna, placa y protección | Comprobar ancho ocupado del pasillo |
| Movimiento de vehículos | Plano de circulación aceptado | Identificar conflictos de giro y acceso |
| Interfaz bajo losa | Superposición de zapatas e instalaciones | Resolver cruces inaccesibles |
Referencias: Metal building system design resources · Common Industry Practices, 2024 edition
Cerrar pendientes y transferir la información
Conserve operación, retícula y protección identificada. Compruebe que barreras instaladas coincidan con envolvente usada para pasillos. Cambiar estanterías exige revisar protección, evacuación y cimientos aunque pórticos sigan iguales. Entregue circulación aceptada al instalador futuro para que aumentar almacenaje no reduzca acceso inadvertidamente. Identifique las restricciones junto a cada columna y no solo en una nota general, permitiendo comprobar posiciones concretas al modificar filas o equipos.
Mantenga disponible la respuesta aprobada para quienes ejecutan e inspeccionan el trabajo. Cuando el alcance se cierre, conserve la revisión final junto con sus anexos, fotografías identificadas y pendientes resueltos. Los enlaces siguientes amplían temas relacionados; los detalles del fabricante y las instrucciones del profesional responsable siguen siendo necesarios para el proyecto concreto.
- Identifique cada columna en el plano de estanterías.
- Confirme barreras, salidas y accesos con el propietario.
- Entregue una retícula conciliada a contratistas de cimentación y estanterías.
- Correas de cubierta y de muro: estructura secundaria explicada
- Lista de verificación de documentos para conexiones de acero
Referencias: Metal building system design resources · Common Industry Practices, 2024 edition
Preguntas frecuentes
¿Pueden medirse estanterías desde las caras de columnas?
Sí, si se documenta la referencia y se concilia con coordenadas y envolventes reales de placas base.
¿Conviene fijar la protección directamente a una columna?
Esa fijación requiere revisión. Deben coordinarse expresamente las responsabilidades del sistema protector y la estructura.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- Metal building system design resources Metal Building Manufacturers Association
- Common Industry Practices, 2024 edition Metal Building Manufacturers Association
