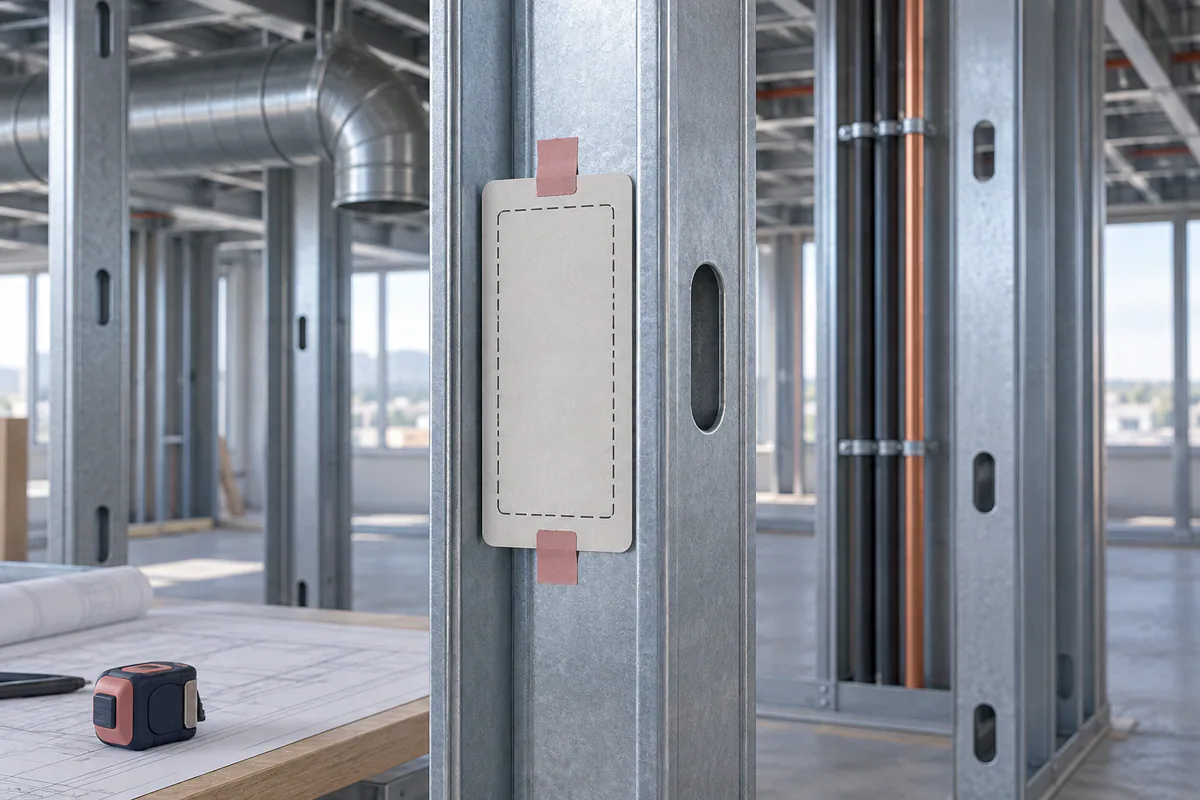

Solicitud de cambio de orificios para instalaciones en CFS
Documente cambios de orificios CFS con identidad, geometría, cargas, detalles vecinos y alternativas antes de revisión estructural.
La condición que debe resolverse
Una interferencia puede motivar ampliar o agregar orificio. El revisor necesita perfil y lugar exactos, no solo que el ducto no cabe. Cargas, conexiones y aberturas existentes hacen diferentes solicitudes aparentemente iguales.
Coordinar antes de liberar el trabajo
Registre la marca del perfil, su designación de producto, su función en el muro o piso y la geometría de la abertura propuesta. Muestre su posición respecto a extremos, orificios existentes y conexiones, sin elegir refuerzos por cuenta propia. Incluya alternativas, como cambiar la ruta o utilizar otra zona para las instalaciones. Obtenga la resolución escrita del diseñador responsable antes de cortar y coordine por separado las consecuencias para los conjuntos con clasificación de resistencia al fuego.
Cómo encaja en el sistema del edificio
La coordinación de instalaciones exige más que un eje dibujado sobre el plano del entramado. Tuberías, ductos, soportes, aislamiento, registros y protección contra incendios ocupan espacio real. Compare ese volumen con los perfiles y señale dónde el movimiento o una construcción con clasificación contra incendios impone condiciones adicionales. Los orificios de fábrica de un producto no autorizan a cortar otro ni a ampliar una abertura.
Mantenga revisiones separadas para la estructura y los sistemas de resistencia al fuego. Un recorrido estructuralmente aceptable puede interferir con el conjunto de muro o piso listado; un producto cortafuego no corrige un corte estructural sin revisar. Coordine al diseñador del entramado, al contratista de instalaciones, la documentación del conjunto y las inspecciones antes de cerrar la cavidad. Registre el detalle elegido y las variaciones aceptadas para que otras cuadrillas preserven esa condición.
Referencias: Structural studs: product data and design resources · TradeReady steel joists: system data and application limits · BlazeFrame firestop products and listed joint systems · Current technical notes for CFS walls, floors, connections, and inspection
Revisión práctica por ubicación
Asigne responsable, ubicación y documento de respuesta a cada punto. Incluya los oficios afectados antes de fabricar o cubrir el detalle; las dimensiones y conexiones definitivas pertenecen a los documentos aprobados del proyecto.
- Identifique producto, función, marca y abertura propuesta.
- Muestre orificios, apoyos y conexiones vecinos.
- Someta alternativas antes de solicitar alteración del perfil.
Documentos y decisiones que deben coincidir
Mantenga esta comparación junto al plano vigente. Registre las discrepancias como preguntas concretas y conserve la respuesta en el expediente de esa zona.
| Elemento | Evidencia necesaria | Decisión pendiente |
|---|---|---|
| Perfil existente | Marca y producto | Condición estructural pertinente |
| Orificio propuesto | Croquis ubicado | Disposición del diseñador |
| Cambio terminado | Verificación de instrucciones | Registro aceptado |
Verificación y entrega al siguiente oficio
Conserve instrucciones exactas en ubicación afectada y verifique antes del cierre. No extrapole a vecinos, mayores aberturas u otro piso. Identifique refuerzos o conexiones revisadas requeridos. Cierre registro de ruta y consulta estructural para distinguir alteraciones aceptadas de cortes desconocidos durante mantenimiento.
La solicitud debe mostrar cercanía a extremos, apoyos, conexiones y otros orificios, junto con papel del perfil en muro o piso. No seleccione refuerzo por cuenta propia ni copie una reparación anterior como aprobación. Incluya alternativas de recorrido para que el diseñador evalúe opciones. Una respuesta aceptada se limita al miembro y geometría identificados; cambiar tamaño o aplicarla al vecino exige nueva revisión. Relacione alteración y recorrido final para que mantenimiento reconozca los cortes documentados del proyecto.
Entregue al siguiente oficio el detalle vigente, las restricciones que debe preservar y los pendientes. Compruebe el montaje antes de ocultarlo y conserve una ubicación identificable en el registro final.
Preguntas frecuentes
¿Puede reutilizarse una reparación de otro proyecto?
Preséntela como propuesta. Producto, cargas, geometría y apoyos diferentes pueden hacerla inadecuada.
¿Quién autoriza el corte?
Use revisión estructural y liberación asignadas. Una reunión de coordinación no equivale a disposición diseñada.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- Structural studs: product data and design resources ClarkDietrich
- TradeReady steel joists: system data and application limits ClarkDietrich
- BlazeFrame firestop products and listed joint systems ClarkDietrich
- Current technical notes for CFS walls, floors, connections, and inspection Cold-Formed Steel Engineers Institute
