Cubiertas y envolventes

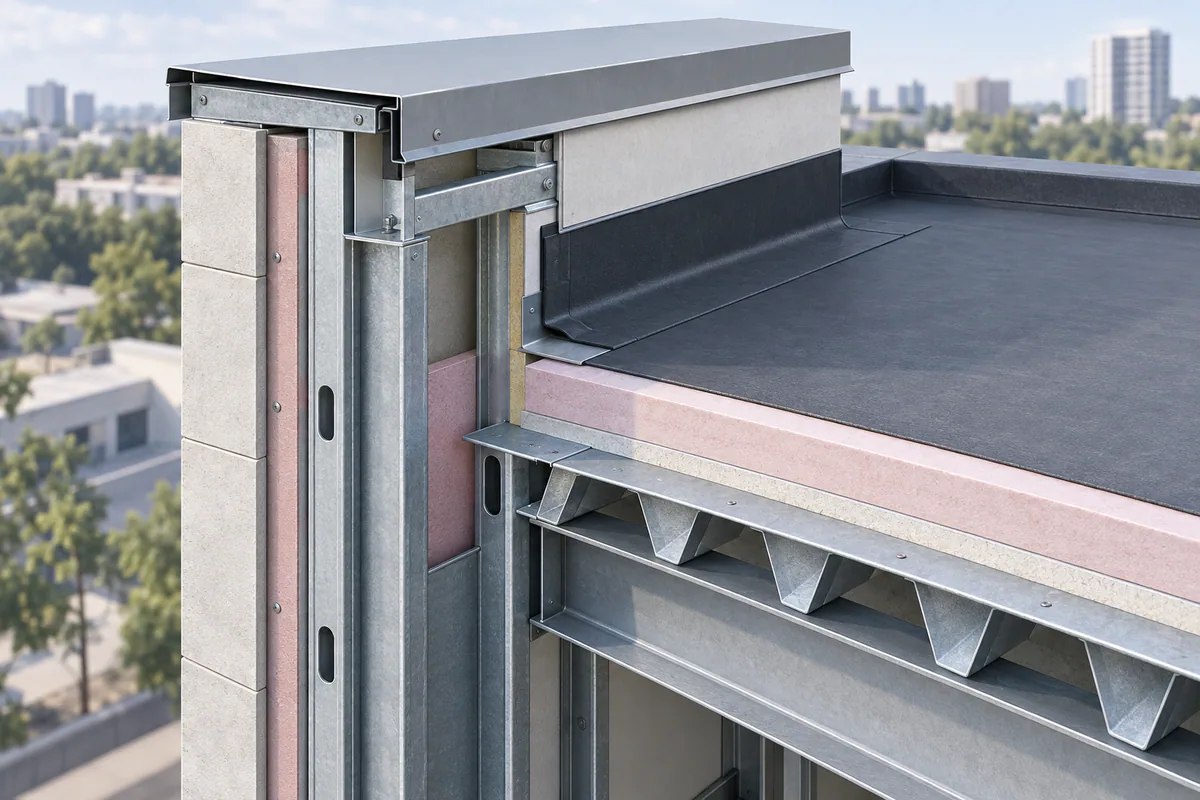

Revisión de parapetos CFS con conjuntos de cubierta
Coordine perfiles de parapeto CFS, membranas, albardilla, movimiento y drenaje antes de fabricar cubierta y muros.
La condición que debe resolverse
El parapeto combina entramado, terminación, albardilla, fachada y cambios de aislamiento. Paquetes pueden suponer cotas distintas. La sección típica no define función ni continuidad expuesta.
Coordinar antes de liberar el trabajo
Desarrolle sección con submittals aprobados. Asigne apoyos y fijaciones; consulte cargas y movimiento. Revise membranas y drenaje. Transmita cambios de aislamiento o perfil antes de liberar dimensiones.
Cómo encaja en el sistema del edificio
El desempeño depende del conjunto completo y de sus encuentros. La fijación estructural, la resistencia al fuego, el control acústico y el manejo del agua requieren detalles compatibles, pero no se demuestran con la misma etiqueta de producto. Compare los requisitos del proyecto con el conjunto exacto, los ensayos y las instrucciones propuestos. Una sustitución que simplifica el entramado puede exigir otra revisión de la envolvente o del desempeño acústico.
Siga la interfaz más allá de la cara del muro. Revise fijaciones, refuerzos, aislamiento, membranas, selladores y acabados a través de la esquina o del vano. Asigne responsables de los componentes ocultos y programe su revisión antes de cubrirlos. Las fotografías deben indicar ubicación y detalle; los registros de revisión explican la aceptación. Un acabado limpio no demuestra que el encuentro oculto corresponda al conjunto previsto.
Referencias: Structural studs: product data and design resources · Current technical notes for CFS walls, floors, connections, and inspection · Rainscreen placement, attachments, and moisture-management interfaces
Revisión práctica por ubicación
Asigne responsable, ubicación y documento de respuesta a cada punto. Incluya los oficios afectados antes de fabricar o cubrir el detalle; las dimensiones y conexiones definitivas pertenecen a los documentos aprobados del proyecto.
- Coordine cotas de albardilla y membranas con entramado.
- Asigne fijaciones de techo, muro y albardilla.
- Revise esquinas y transiciones antes del cierre.
Documentos y decisiones que deben coincidir
Mantenga esta comparación junto al plano vigente. Registre las discrepancias como preguntas concretas y conserve la respuesta en el expediente de esa zona.
| Elemento | Evidencia necesaria | Decisión pendiente |
|---|---|---|
| Entramado | Detalle estructural | Cargas y apoyos |
| Cubierta | Sección de membrana y aislamiento | Terminación y drenaje |
| Albardilla | Paquete aprobado | Fijación y movimiento |
Verificación y entrega al siguiente oficio
Revise primer tramo y esquinas especiales antes de ocultar apoyos. Verifique cotas, espacio de membrana y fijaciones. Registre sustituciones y disposiciones estructurales y de envolvente. Identifique mantenimiento de transiciones para preservar apoyo y manejo de agua al reparar; la tapa no es solamente un componente decorativo independiente.
La sección típica exterior puede omitir demanda de viento, soporte de albardilla y cambios de cota del encuentro con cubierta. Use paquetes aprobados para asignar cada interfaz al responsable pertinente. Revise espacio de terminación de membrana, aislamiento y drenaje antes de fijar alturas de panel. Cambiar aislamiento de techo puede afectar geometría aun sin modificar estructura principal. Registre esquinas y transiciones por separado para que futuras reparaciones preserven apoyo, movimiento y manejo de agua y no traten la tapa como decoración independiente del conjunto.
Entregue al siguiente oficio el detalle vigente, las restricciones que debe preservar y los pendientes. Compruebe el montaje antes de ocultarlo y conserve una ubicación identificable en el registro final.
Preguntas frecuentes
¿Sirve el detalle exterior típico?
Solo donde lo asignen documentos. Coordine explícitamente cargas, apoyos, fijaciones y envolvente.
¿Cambiar aislamiento afecta perfiles?
Puede modificar terminaciones. Avise a revisores antes de suponer que dimensiones originales siguen adecuadas.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- Structural studs: product data and design resources ClarkDietrich
- Current technical notes for CFS walls, floors, connections, and inspection Cold-Formed Steel Engineers Institute
- Rainscreen placement, attachments, and moisture-management interfaces ClarkDietrich
