Coordinación de apoyos para viguetas de piso CFS
Revise extremos de viguetas CFS, apoyos receptores, alineación de muros y acceso antes de liberar el entramado de piso en EE. UU.
La condición que debe resolverse

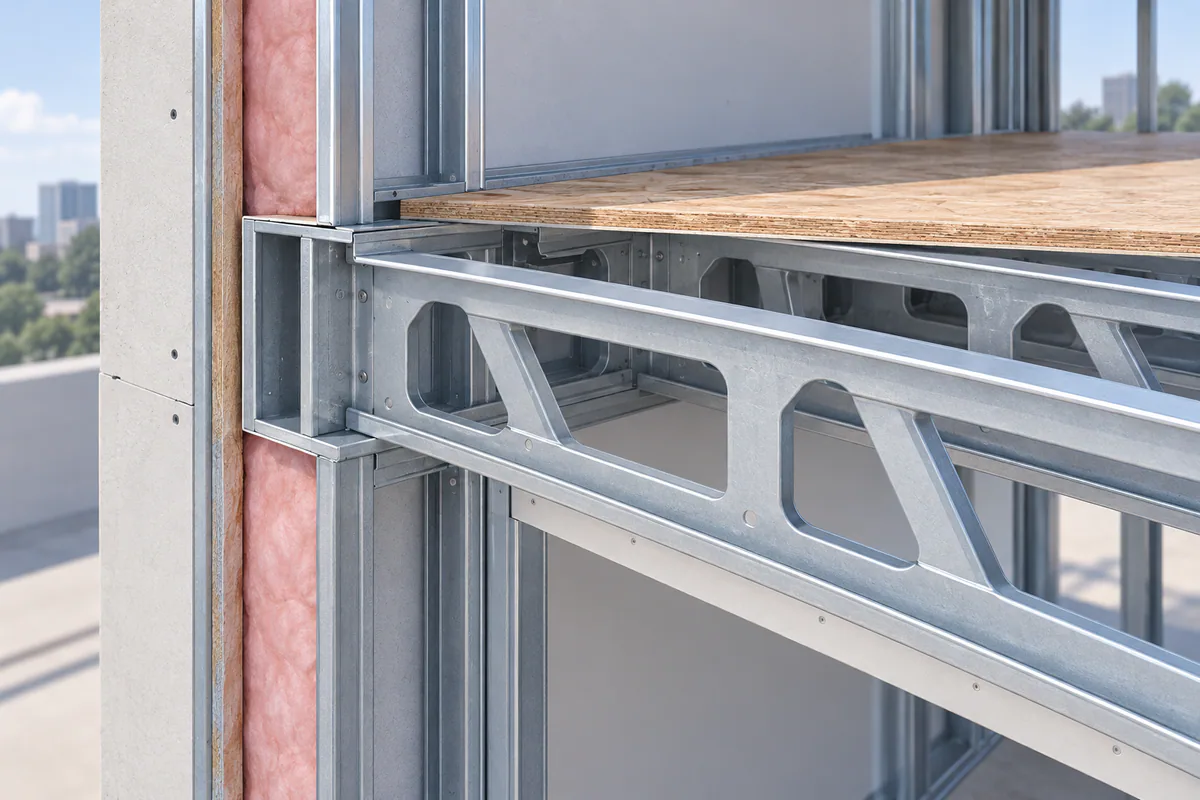

Una vigueta puede cumplir una luz y llegar a un apoyo sin resolver. Apoyarse en muro, colgarse de viga y conectarse a una ménsula longitudinal son interfaces distintas. El paquete debe identificar cada extremo, cotas de apoyo y accesorios locales asignados por el diseñador.
Coordinar antes de liberar el trabajo
Relacione marcas de vigueta con apoyos y extremos revisados. Defina quién suministra colgadores, rigidizadores y fijaciones. Revise alineación con el muro inferior y llegada de la reacción. Resuelva discrepancias antes de cubrir conexiones pendientes con el tablero del piso.
Cómo encaja en el sistema del edificio
Un piso de acero conformado en frío es un conjunto de viguetas, apoyos, arriostramientos, tablero o lámina, acabados y conexiones. Revise el conjunto completo en lugar de pedir viguetas solo por su luz. Los datos del fabricante corresponden a productos y condiciones específicos; el diseñador debe compatibilizarlos con las cargas, los vanos y los apoyos del edificio. Una sustitución puede modificar las interfaces aunque la altura nominal del perfil sea igual.
Prepare una sección coordinada que muestre estructura, espacio de instalaciones, plafón y nivel de piso terminado. Ubique en planta las líneas de apoyo y los vanos especiales; después registre los detalles que quedarán ocultos. Antes de liberar un área para otros trabajos, compruebe que las actividades temporales y los materiales almacenados cumplan el plan de construcción aprobado. La revisión del piso terminado y la revisión durante el montaje responden a preguntas distintas.
Referencias: TradeReady steel joists: system data and application limits · TradeReady floor joist blocking · Current technical notes for CFS walls, floors, connections, and inspection
Revisión práctica por ubicación
Asigne responsable, ubicación y documento de respuesta a cada punto. Incluya los oficios afectados antes de fabricar o cubrir el detalle; las dimensiones y conexiones definitivas pertenecen a los documentos aprobados del proyecto.
- Relacione ambos extremos de cada marca con apoyos identificados.
- Verifique alineación y detalles diseñados de transferencia.
- Asigne suministro e instalación de accesorios de extremo.
Documentos y decisiones que deben coincidir
Mantenga esta comparación junto al plano vigente. Registre las discrepancias como preguntas concretas y conserve la respuesta en el expediente de esa zona.
| Elemento | Evidencia necesaria | Decisión pendiente |
|---|---|---|
| Apoyo en muro | Superposición de muro y vigueta | Destino de reacción |
| Colgador en viga | Detalle revisado | Producto y alcance de fijación |
| Apoyo longitudinal | Sección y mediciones | Cota de extremo aceptada |
Verificación y entrega al siguiente oficio
Registre identificación del apoyo, extremo instalado y detalle aplicable en cada ubicación especial. Compruebe que los accesorios correspondan al producto revisado, no a un perfil parecido. Un cambio de cota requiere volver a revisar el extremo porque afecta posición de la vigueta y construcción conectada. Libere el tablero cuando se resuelvan las observaciones de apoyos y preguntas de extremos exigidas por el proyecto.
Diferencie claramente apoyo sobre muro, conexión colgada de viga y apoyo longitudinal; cada extremo debe remitir a su condición revisada. La tabla de luces corresponde a supuestos declarados y no incorpora automáticamente accesorios ni fijaciones del proyecto. Cuando piso y muro tengan diseñadores distintos, asigne el intercambio de reacciones para que ambos evalúen el mismo apoyo y las mismas ubicaciones antes de permitir que el tablero o los acabados oculten esa interfaz.
Entregue al siguiente oficio el detalle vigente, las restricciones que debe preservar y los pendientes. Compruebe el montaje antes de ocultarlo y conserve una ubicación identificable en el registro final.
Preguntas frecuentes
¿Una tabla de luces define la conexión?
La tabla corresponde a condiciones declaradas. Confirme apoyos, accesorios y fijaciones reales en el paquete revisado sin suponer que resuelve todos los extremos.
¿Quién revisa el muro que recibe la reacción?
Los revisores estructurales asignados deben coordinar reacción y diseño del muro. Defina esa entrega si existen diseñadores diferentes para piso y muro.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- TradeReady steel joists: system data and application limits ClarkDietrich
- TradeReady floor joist blocking ClarkDietrich
- Current technical notes for CFS walls, floors, connections, and inspection Cold-Formed Steel Engineers Institute
