Cubiertas y envolventes
Fijaciones de aislamiento continuo exterior en muros CFS
Coordine aislamiento exterior, soportes, fijaciones, interfaces térmicas y continuidad de membranas con entramados CFS.
La condición que debe resolverse

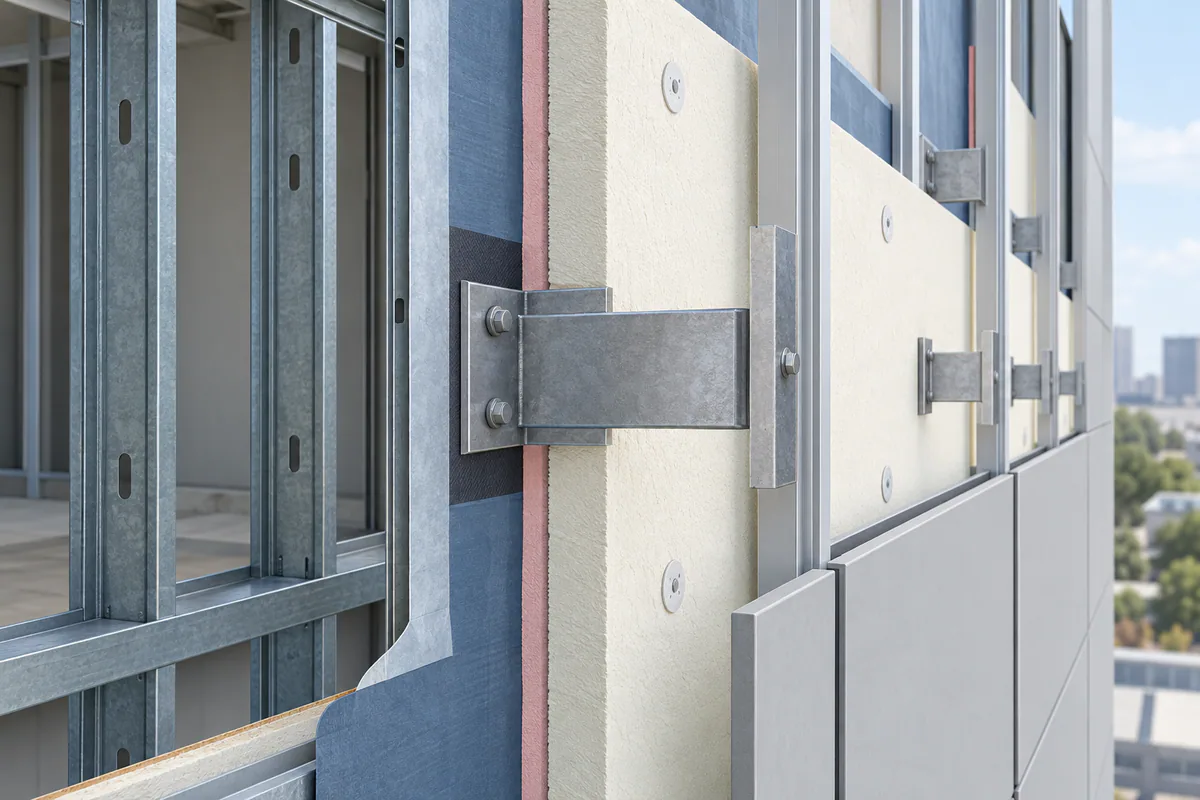

Soportes atraviesan aislamiento y revestimiento para sostener acabados. Necesitan trayectoria revisada y detalle compatible. Mostrar solo espesor omite geometría, penetraciones y receptor real.
Coordinar antes de liberar el trabajo
Obtenga propuesta y perfiles receptores. Coordine soportes con aislamiento y barreras. Pida revisar interfaces térmicas y continuidad junto con cargas. No atribuya valor térmico del conjunto solo por aislamiento nominal.
Cómo encaja en el sistema del edificio
El desempeño depende del conjunto completo y de sus encuentros. La fijación estructural, la resistencia al fuego, el control acústico y el manejo del agua requieren detalles compatibles, pero no se demuestran con la misma etiqueta de producto. Compare los requisitos del proyecto con el conjunto exacto, los ensayos y las instrucciones propuestos. Una sustitución que simplifica el entramado puede exigir otra revisión de la envolvente o del desempeño acústico.
Siga la interfaz más allá de la cara del muro. Revise fijaciones, refuerzos, aislamiento, membranas, selladores y acabados a través de la esquina o del vano. Asigne responsables de los componentes ocultos y programe su revisión antes de cubrirlos. Las fotografías deben indicar ubicación y detalle; los registros de revisión explican la aceptación. Un acabado limpio no demuestra que el encuentro oculto corresponda al conjunto previsto.
Referencias: Thermal transmittance of envelopes with cold-formed steel framing · Rainscreen placement, attachments, and moisture-management interfaces · Structural studs: product data and design resources · Current technical notes for CFS walls, floors, connections, and inspection
Revisión práctica por ubicación
Asigne responsable, ubicación y documento de respuesta a cada punto. Incluya los oficios afectados antes de fabricar o cubrir el detalle; las dimensiones y conexiones definitivas pertenecen a los documentos aprobados del proyecto.
- Identifique perfil receptor de cada fijación de fachada.
- Revise membranas y ajuste de aislamiento en soportes.
- Coordine revisión estructural y de envolvente de sustituciones.
Documentos y decisiones que deben coincidir
Mantenga esta comparación junto al plano vigente. Registre las discrepancias como preguntas concretas y conserve la respuesta en el expediente de esa zona.
| Elemento | Evidencia necesaria | Decisión pendiente |
|---|---|---|
| Fijación | Paquete de soporte | Perfil y demanda |
| Aislamiento | Sección coordinada | Ajuste e interfaz térmica |
| Barrera | Detalle de penetración | Continuidad |
Verificación y entrega al siguiente oficio
Documente soporte, ajuste de aislamiento y membrana en muestra o primera instalación. Verifique coincidencia del entramado y registre diferencias antes de repetir. Si cambia soporte, revise cargas y envolvente conjuntamente. Conserve productos y penetraciones aceptados para reparar sin sustituir soportes sin revisar ni comprometer aislamiento continuo.
La sección debe mostrar recorrido real de fijaciones y soporte, no solamente espesor de aislamiento. Los conectores atraviesan capas y pueden modificar transferencia térmica y continuidad de barreras. Coordine estas cuestiones con el revisor de envolvente mientras estructura evalúa demandas. No atribuya valor térmico del muro por el material de cavidad solamente. Si el soporte no encuentra el perfil previsto, documente diferencia antes de trasladarlo; una nueva posición afecta distribución de cargas y las penetraciones que otros oficios deben sellar o proteger.
Entregue al siguiente oficio el detalle vigente, las restricciones que debe preservar y los pendientes. Compruebe el montaje antes de ocultarlo y conserve una ubicación identificable en el registro final.
Preguntas frecuentes
¿El aislamiento continuo elimina todo puente térmico?
No. Soportes y encuentros forman parte del conjunto. El revisor debe evaluar sistema y detalles reales.
¿Puede moverse un soporte para encontrar montante?
Consulte diferencia. Cambia trazado y penetraciones; use resolución coordinada.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- Thermal transmittance of envelopes with cold-formed steel framing SFIA / BuildSteel
- Rainscreen placement, attachments, and moisture-management interfaces ClarkDietrich
- Structural studs: product data and design resources ClarkDietrich
- Current technical notes for CFS walls, floors, connections, and inspection Cold-Formed Steel Engineers Institute
