Conexiones e instalación

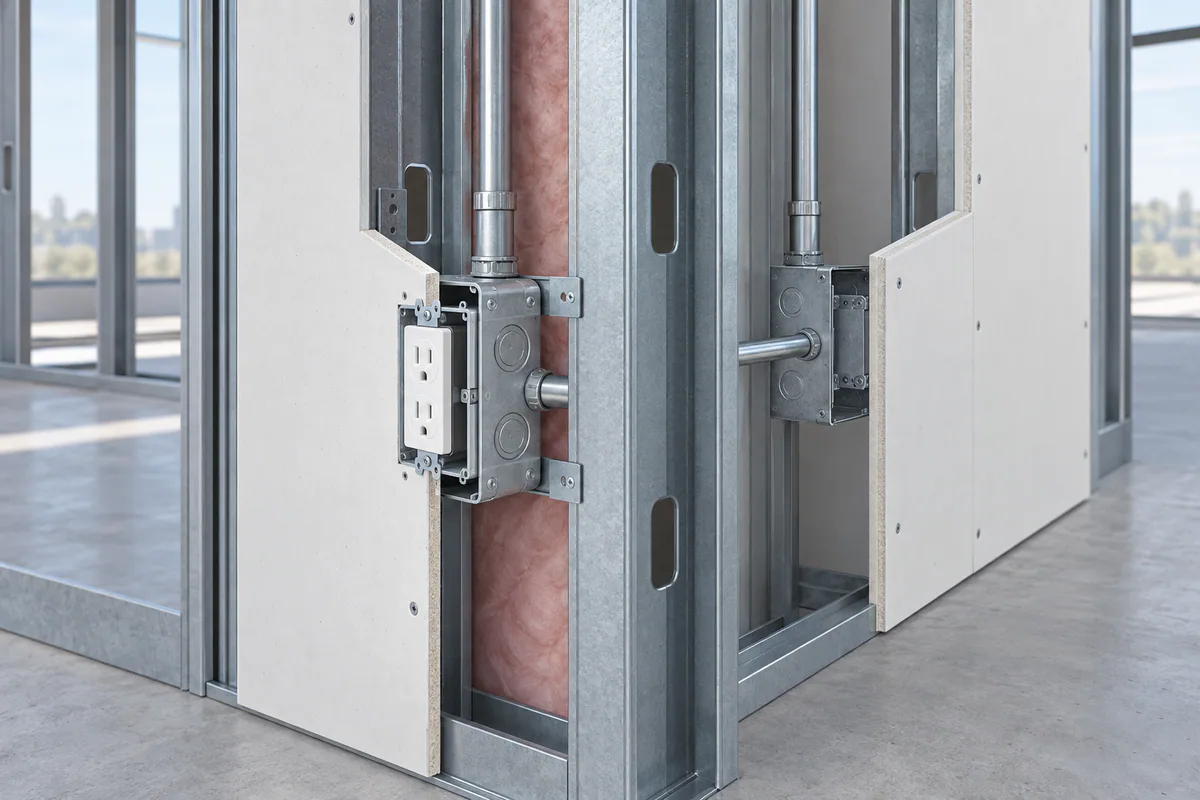

Coordinación de cajas eléctricas en muros CFS
Coordine cajas, conduit, refuerzos, resistencia al fuego e interfaces acústicas antes de instalaciones y cierre de muros CFS.
La condición que debe resolverse
Un símbolo no muestra profundidad, entrada de conduit, soportes ni caja opuesta. Afectan espacio, refuerzos y conjunto acústico o contra incendios. Coordine habitaciones repetidas para evitar multiplicar una interferencia en todas las unidades.
Coordinar antes de liberar el trabajo
Use dimensiones reales en superposición. Compare perfiles, zonas móviles y refuerzos. Pida revisar cajas al responsable de clasificación y continuidad al acústico. Emita detalles repetidos por muro sin inventar reglas universales de separación.
Cómo encaja en el sistema del edificio
La coordinación de instalaciones exige más que un eje dibujado sobre el plano del entramado. Tuberías, ductos, soportes, aislamiento, registros y protección contra incendios ocupan espacio real. Compare ese volumen con los perfiles y señale dónde el movimiento o una construcción con clasificación contra incendios impone condiciones adicionales. Los orificios de fábrica de un producto no autorizan a cortar otro ni a ampliar una abertura.
Mantenga revisiones separadas para la estructura y los sistemas de resistencia al fuego. Un recorrido estructuralmente aceptable puede interferir con el conjunto de muro o piso listado; un producto cortafuego no corrige un corte estructural sin revisar. Coordine al diseñador del entramado, al contratista de instalaciones, la documentación del conjunto y las inspecciones antes de cerrar la cavidad. Registre el detalle elegido y las variaciones aceptadas para que otras cuadrillas preserven esa condición.
Referencias: Structural studs: product data and design resources · TradeReady steel joists: system data and application limits · BlazeFrame firestop products and listed joint systems · Current technical notes for CFS walls, floors, connections, and inspection
Revisión práctica por ubicación
Asigne responsable, ubicación y documento de respuesta a cada punto. Incluya los oficios afectados antes de fabricar o cubrir el detalle; las dimensiones y conexiones definitivas pertenecen a los documentos aprobados del proyecto.
- Incluya profundidad, entrada y soportes en la superposición.
- Revise cajas opuestas frente a detalles acústicos y contra incendios.
- Compruebe habitaciones repetidas antes de extender instalaciones.
Documentos y decisiones que deben coincidir
Mantenga esta comparación junto al plano vigente. Registre las discrepancias como preguntas concretas y conserve la respuesta en el expediente de esa zona.
| Elemento | Evidencia necesaria | Decisión pendiente |
|---|---|---|
| Geometría | Datos de caja y soportes | Compatibilidad de cavidad |
| Muro | Detalle acústico y clasificado | Disposición aceptada |
| Repetición | Plan por tipo de habitación | Referencia consistente |
Verificación y entrega al siguiente oficio
Compare muestras de habitaciones repetidas con detalles aceptados y documente excepciones. Compruebe que cajas trasladadas preserven acceso, posición y conjunto. Registre protección y soportes por tipo de muro para futuras modificaciones. Una placa terminada prolija no demuestra que caja oculta o disposición del lado opuesto cumplan la base revisada.
Incluya profundidad, entradas de conduit y soportes además de ubicación de la placa visible. Revise cajas en caras opuestas y continuidad del conjunto con los especialistas pertinentes, sin inventar una separación universal. Las unidades repetidas merecen comprobación temprana para no multiplicar errores. Si la toma cambia de sitio, evalúe refuerzos, zona móvil y función del perfil antes de trasladarlo; centrar un dispositivo no autoriza alterar un miembro estructural o un detalle clasificado.
Entregue al siguiente oficio el detalle vigente, las restricciones que debe preservar y los pendientes. Compruebe el montaje antes de ocultarlo y conserve una ubicación identificable en el registro final.
Preguntas frecuentes
¿Sirve un detalle de caja para todos los muros?
No. Función, clasificación, profundidad y acústica varían. Relacione cada disposición con su conjunto revisado.
¿Puede moverse el montante para centrar una toma?
Consulte su función estructural o de conjunto. Coordine ubicación del dispositivo sin cambiar perfiles sin revisión.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- Structural studs: product data and design resources ClarkDietrich
- TradeReady steel joists: system data and application limits ClarkDietrich
- BlazeFrame firestop products and listed joint systems ClarkDietrich
- Current technical notes for CFS walls, floors, connections, and inspection Cold-Formed Steel Engineers Institute
