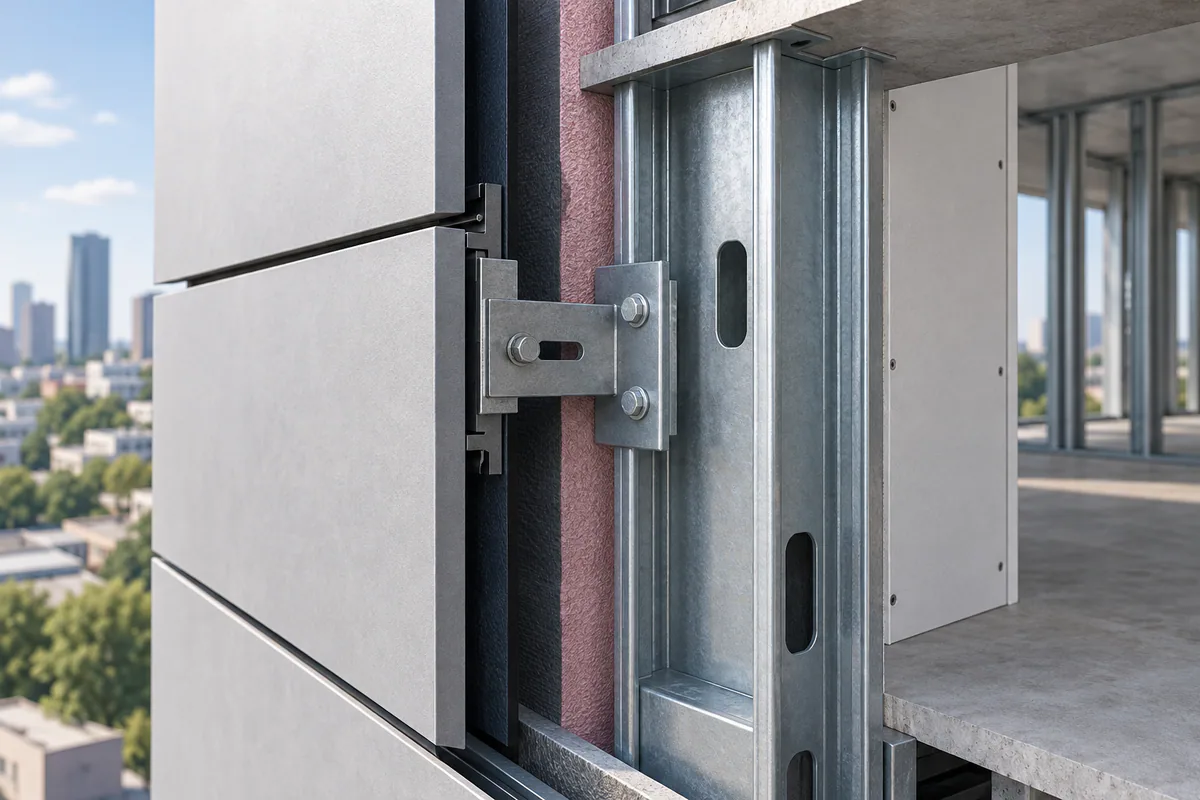

Coordinación de cargas de fijación de fachada con muros CFS
Coordine reacciones, posiciones de soportes, fijaciones y perfiles receptores CFS antes de comprar entramado y fachada.
La condición que debe resolverse
El contratista puede elegir soportes después de diseñar CFS. Peso, posiciones y fijaciones cambian demandas. El muro necesita datos reales, no una nota general de fijación a acero.
Coordinar antes de liberar el trabajo
Obtenga ubicaciones y reacciones identificadas. Compare montantes, vanos y movimiento. Asigne revisión de convenciones y conexiones. Coordine aislamiento y membranas para transmitir cambios antes de comprar.
Cómo encaja en el sistema del edificio
El desempeño depende del conjunto completo y de sus encuentros. La fijación estructural, la resistencia al fuego, el control acústico y el manejo del agua requieren detalles compatibles, pero no se demuestran con la misma etiqueta de producto. Compare los requisitos del proyecto con el conjunto exacto, los ensayos y las instrucciones propuestos. Una sustitución que simplifica el entramado puede exigir otra revisión de la envolvente o del desempeño acústico.
Siga la interfaz más allá de la cara del muro. Revise fijaciones, refuerzos, aislamiento, membranas, selladores y acabados a través de la esquina o del vano. Asigne responsables de los componentes ocultos y programe su revisión antes de cubrirlos. Las fotografías deben indicar ubicación y detalle; los registros de revisión explican la aceptación. Un acabado limpio no demuestra que el encuentro oculto corresponda al conjunto previsto.
Referencias: Rainscreen placement, attachments, and moisture-management interfaces · Structural studs: product data and design resources · Current technical notes for CFS walls, floors, connections, and inspection
Revisión práctica por ubicación
Asigne responsable, ubicación y documento de respuesta a cada punto. Incluya los oficios afectados antes de fabricar o cubrir el detalle; las dimensiones y conexiones definitivas pertenecen a los documentos aprobados del proyecto.
- Intercambie reacciones por ubicación de soporte.
- Relacione soportes con montantes e interfaces móviles.
- Actualice estructura y envolvente conjuntamente.
Documentos y decisiones que deben coincidir
Mantenga esta comparación junto al plano vigente. Registre las discrepancias como preguntas concretas y conserve la respuesta en el expediente de esa zona.
| Elemento | Evidencia necesaria | Decisión pendiente |
|---|---|---|
| Demanda | Paquete de reacciones | Base aceptada |
| Entramado | Superposición de montantes y vanos | Ubicación compatible |
| Fijación | Soporte revisado | Conexión y envolvente |
Verificación y entrega al siguiente oficio
Verifique alineación de soportes y miembros en primera zona y documente ajustes. Registre productos y cambios por lugar. Acabados sustituidos afectan estructura y envolvente aunque parezcan iguales. Conserve entrega final con reacciones y detalles aceptados para revisar futuros cambios de fachada o letreros usando sistema instalado.
El diseñador de fachada debe entregar demandas y ubicaciones interpretables por el responsable CFS. Aclare convenciones de carga y revisión de la conexión receptora, especialmente si el alcance se divide entre proveedores. No suponga que el proveedor de muro incluye todo diseño de fachada. Mover soportes para encontrar acero cambia distribución y envolvente. Incluso acabados visualmente similares pueden requerir otra fijación; actualice productos, reacciones y penetraciones conjuntamente antes de aceptar compra o instalación repetitiva en las distintas zonas del edificio.
Entregue al siguiente oficio el detalle vigente, las restricciones que debe preservar y los pendientes. Compruebe el montaje antes de ocultarlo y conserve una ubicación identificable en el registro final.
Preguntas frecuentes
¿Puede fijarse donde se encuentre montante?
Use trazado y conexión revisados. Mover soporte cambia distribución y penetraciones.
¿El proveedor del muro diseña toda fijación de fachada?
Solo si el alcance está acordado. Asigne interfaz para que ninguno suponga que el otro la resolvió.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- Rainscreen placement, attachments, and moisture-management interfaces ClarkDietrich
- Structural studs: product data and design resources ClarkDietrich
- Current technical notes for CFS walls, floors, connections, and inspection Cold-Formed Steel Engineers Institute
