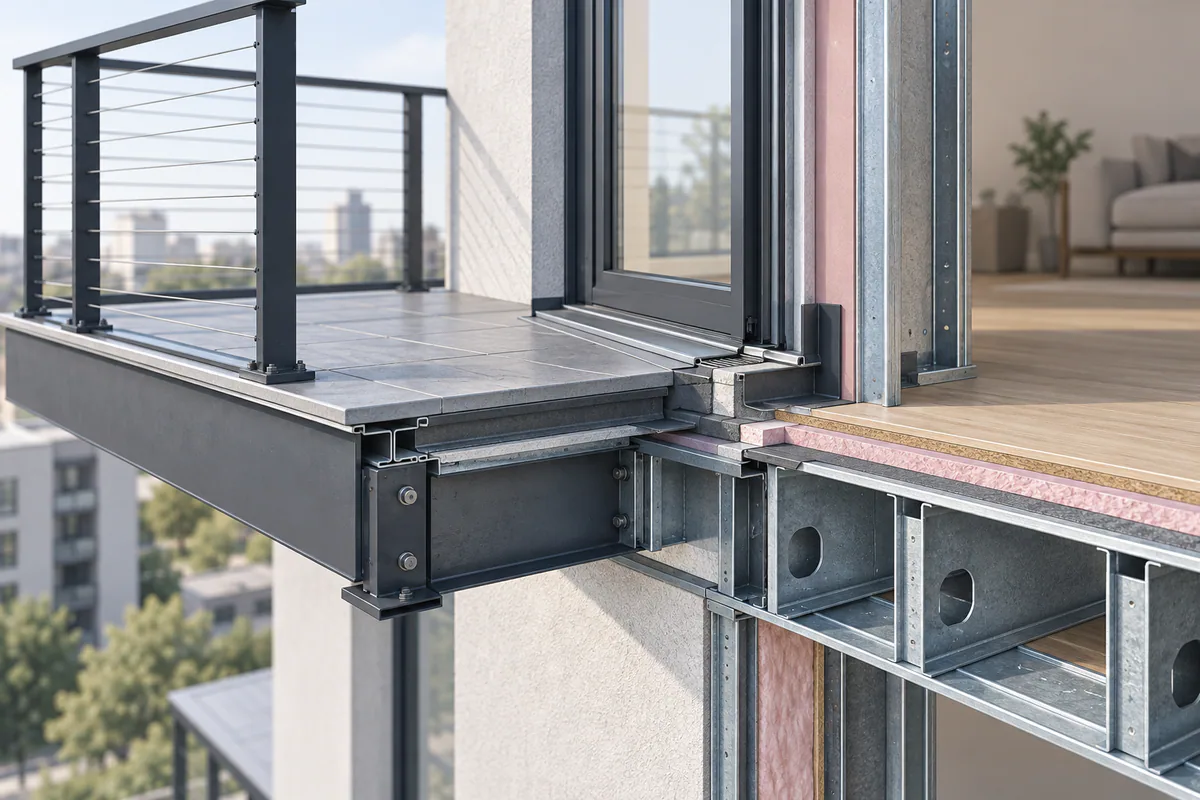

Coordinación de balcones con entramados de piso CFS
Revise apoyo de balcón, transición exterior, drenaje y fijaciones de barandal en interfaces de pisos CFS antes de fabricar.
La condición que debe resolverse
Un balcón puede fijarse junto al borde CFS y usar otro sistema de apoyo. Umbrales, impermeabilización, desagües y barandales comparten la interfaz. Extender una vigueta o agregar soporte desde un detalle interior no define un balcón aceptable.
Coordinar antes de liberar el trabajo
Compatibilice apoyos y fijaciones del diseñador de balcón con la estructura del edificio. Revise secciones de puerta, borde y barandal. Asigne impermeabilización e interfaz térmica. Transmita cambios de cota o fijación a revisores de piso, muro y envolvente antes de liberar.
Cómo encaja en el sistema del edificio
Un piso de acero conformado en frío es un conjunto de viguetas, apoyos, arriostramientos, tablero o lámina, acabados y conexiones. Revise el conjunto completo en lugar de pedir viguetas solo por su luz. Los datos del fabricante corresponden a productos y condiciones específicos; el diseñador debe compatibilizarlos con las cargas, los vanos y los apoyos del edificio. Una sustitución puede modificar las interfaces aunque la altura nominal del perfil sea igual.
Prepare una sección coordinada que muestre estructura, espacio de instalaciones, plafón y nivel de piso terminado. Ubique en planta las líneas de apoyo y los vanos especiales; después registre los detalles que quedarán ocultos. Antes de liberar un área para otros trabajos, compruebe que las actividades temporales y los materiales almacenados cumplan el plan de construcción aprobado. La revisión del piso terminado y la revisión durante el montaje responden a preguntas distintas.
Referencias: TradeReady steel joists: system data and application limits · TradeReady floor joist blocking · Current technical notes for CFS walls, floors, connections, and inspection
Revisión práctica por ubicación
Asigne responsable, ubicación y documento de respuesta a cada punto. Incluya los oficios afectados antes de fabricar o cubrir el detalle; las dimensiones y conexiones definitivas pertenecen a los documentos aprobados del proyecto.
- Concilie reacciones y fijaciones con el apoyo del piso.
- Revise umbral, impermeabilización y drenaje conjuntamente.
- Asigne fijaciones de barandal y penetraciones exteriores.
Documentos y decisiones que deben coincidir
Mantenga esta comparación junto al plano vigente. Registre las discrepancias como preguntas concretas y conserve la respuesta en el expediente de esa zona.
| Elemento | Evidencia necesaria | Decisión pendiente |
|---|---|---|
| Apoyo | Paquete estructural del balcón | Interfaz del edificio |
| Umbral | Sección de transición | Agua y geometría de acabado |
| Barandal | Documentación de fijación | Apoyo y penetraciones revisados |
Verificación y entrega al siguiente oficio
Verifique apoyos y zonas de barandal antes de ocultarlos. Preserve drenaje y umbral aceptados durante trabajos siguientes. Fotografíe interfaces identificadas donde la revisión requiera evidencia. Si una propuesta posterior de barandal o acabado agrega cargas o penetraciones, reabra revisiones pertinentes; apariencia o semejanza de catálogo no bastan para aceptarla.
El apoyo del balcón puede pertenecer a un sistema diferente del piso interior. Coordine demandas de barandal, exposiciones exteriores y conexiones con los responsables respectivos, además de impermeabilización y drenaje. Una prolongación de vigueta interior no establece por sí sola un voladizo aceptable. Cuando cambie elevación o material de acabado, revise la puerta, el umbral y las penetraciones simultáneamente para que la modificación no altere otro paquete ya liberado.
Entregue al siguiente oficio el detalle vigente, las restricciones que debe preservar y los pendientes. Compruebe el montaje antes de ocultarlo y conserve una ubicación identificable en el registro final.
Preguntas frecuentes
¿Puede continuarse una vigueta interior hacia afuera?
Solo donde el diseño aprobado lo establezca. Exposición, apoyos, conexiones y transición requieren revisión explícita.
¿Conviene revisar impermeabilización al terminar el entramado?
Coordínela antes de fabricar si geometría y fijaciones afectan el encuentro. Verifique en obra también; la revisión tardía deja conflictos evitables.
Fuentes y lecturas adicionales
Utilice la documentación vigente para el producto y el proyecto específicos. Los enlaces a las fuentes no implican una colaboración ni un respaldo.
- TradeReady steel joists: system data and application limits ClarkDietrich
- TradeReady floor joist blocking ClarkDietrich
- Current technical notes for CFS walls, floors, connections, and inspection Cold-Formed Steel Engineers Institute
